모바일 및 컨테이너화된 제약 클린룸: 빠른 ISO 준수 용량을 위한 설계 포인트
기술 배치 가이드 모바일 제약 클린룸
모바일 및 컨테이너화된 제약 클린룸: 빠른 ISO 준수 용량을 위한 설계 포인트
모바일 또는 컨테이너화된 제약 클린룸은 제어 용량을 빠르게 추가할 수 있지만 속도는 ISO 분류, GMP 위험 검토, HEPA 여과, 압력 카스케이드, 유틸리티, 청소 액세스 및 운송 및 설치 후 문서화된 자격을 필요로하지 않습니다.
모바일 제약 클린룸 컨테이너화된 클린룸 ISO 준수 클린룸 클린룸 압력 제어
| ISO 클래스제조 전에 입자 한계와 작동 상태를 정의합니다. | 압력통제된 누출과 문 논리로 깨끗한 지역을 보호하십시오. | 유틸리티전력, HVAC, 배수, 경보 및 서비스 액세스를 계획하십시오. | IQ/OQ배송 및 사이트 연결 후 성능을 다시 확인합니다. |
컨테이너화된 클린룸은 파일릿 제조, 임시 제약 용량, 지역 공급 지원, 실험실 오버플로우 및 빠른 프로젝트 스케줄에 귀중합니다.엔지니어링 과제는 이동 가능한 패키지가 배치되고 연결되고 균형을 잡고 운영되면 자격을 갖춘 클린룸처럼 행동하도록 만드는 것입니다.
배포 논리
빠른 용량은 위험 기반 URS로 시작됩니다.
모바일 제약 클린룸의 첫 번째 문서는 컨테이너 그림이 아닙니다.공정, 제품 노출, 청소 방법, 방 점유, 재료 경로, 폐기물 경로, 모니터링 요구 및 수용 기준을 정의하는 사용자 요구 사양이어야 합니다.
EU GMP 부록 1 살균 제조에 대한 오염 제어 전략을 강조합니다. 컨테이너화된 방이 지원, 샘플링, 부품 준비 또는 임시 용량을 위해 사용되는 경우에도 설계는 오염 경로가 어떻게 제어되는지 보여주어야합니다.
원클린은 모듈이 공장을 떠나기 전에 레이아웃, HVAC 개념, 벽 및 천장 인터페이스, 문, 패스 박스, 압력 카스케이드, 유틸리티 침투 및 자격 책임을 동결해야합니다.
ISO 클래스 및 공기 흐름
ISO 준수는 필터 목록뿐만 아니라 측정된 입자 성능을 요구합니다.
ISO 14644-1 공기 입자 농도에 따라 클린룸을 분류합니다.모바일 클린룸은 수락 상태가 내장된 상태, 휴식 상태 또는 작동 상태인지 여부를 정의해야 합니다.이것은 작은 컨테이너가 제한된 볼륨을 가지고 있으며 운영자의 움직임이 공기 흐름 행동을 빠르게 변경 할 수 있기 때문에 중요합니다.
ACH는 공기 흐름을 측정하는 데 유용하지만 ISO 클래스만 입증하지 않습니다.설계는 HEPA 필터 위치, 반환 경로, 열 부하, 문 누출, 압력 차이점, 회복 예상 및 모듈 내의 운영자 또는 카트의 수를 고려해야합니다.
| 디자인 항목 | 놓치면 위험 | 검증 지점 |
|---|---|---|
| ISO 클래스 상태 | 입자 결과는 공장과 현장 사이에 비교할 수 없습니다. | 내장, 휴식 또는 운영 테스트를 정의합니다. |
| 압력 카스케이드 | 문 열림과 누출은 의도된 공기 흐름을 역환할 수 있습니다. | 방 간 압력과 경보 응답을 측정합니다. |
| 설치 된 필터 무결성 | 운송 진동은 밀봉이나 프레임을 방해할 수 있습니다. | 지정된 경우 설치된 필터 누출 테스트를 수행합니다. |
| 유틸리티 연결 | 전력, 배수 또는 전전축물 문제는 클린룸 안정성에 영향을 미칠 수 있습니다. | SAT/IQ 중에 연결 체크리스트를 확인합니다. |
HVAC 및 유틸리티
유틸리티 패키지는 모듈이 자격을 유지할 수 있는지 결정합니다.
컨테이너화된 제약 클린룸은 깨끗한 패널과 HEPA 필터보다 더 필요합니다.유틸리티 패키지는 전기 부하, 필요한 경우 백업 전략, 냉각 또는 냉각 물 인터페이스, 응축물 제어, 배기 요구 사항, 압력 센서, 경보, 조명, 긴급 액세스 및 서비스 허가를 정의해야합니다.
ISO 14644-3 공기 흐름, 압력 차이와 설치된 필터 시스템 누출 테스트와 같은 클린룸 테스트 방법을 포함합니다.실제적인 의미는 간단합니다. 장비가 접근할 수 없다면 테스트와 유지보수는 일관되지 않습니다.

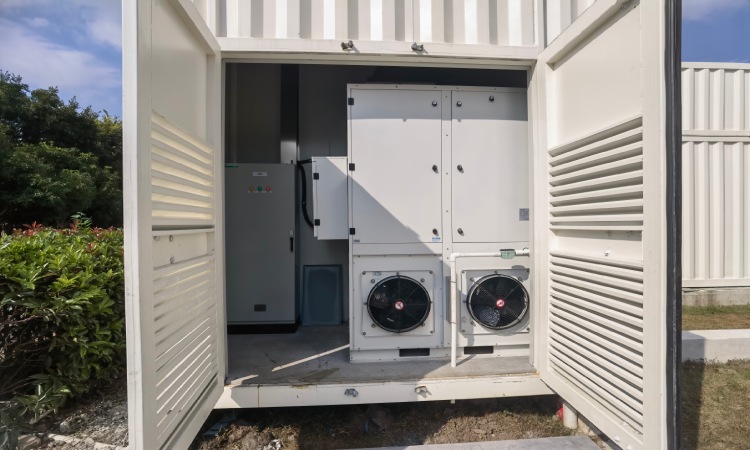

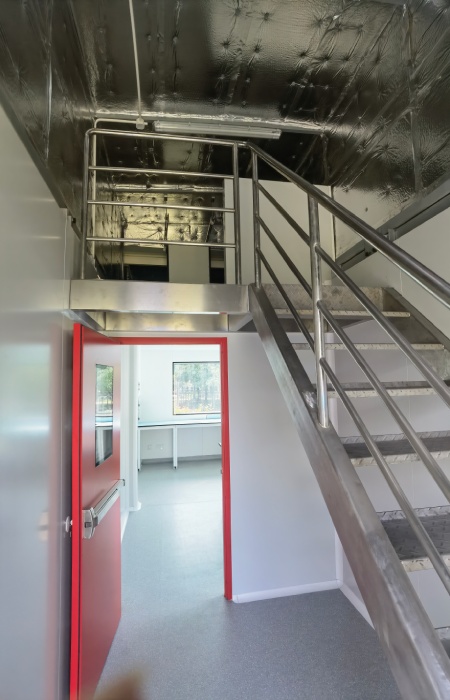

모바일 배포를 위해 HVAC 구성 요소는 날씨로부터 보호되어 필터 변경 및 서비스를 위해 접근할 수 있으며 실용적인 곳에서는 깨끗한 지역에서 분리되어야합니다.서비스 작업은 자격이 있는 객실을 불필요하게 열어야하지 않습니다.
운송 및 자격
공장 테스트는 도움이 되지만, 사이트 자격은 건너공공 할 수 없습니다.
모바일 클린룸은 공장에서 조립되고 공장에서 검사될 수 있지만, 운송, 리프팅, 레벨링 및 사이트 연결은 필터, 밀봉, 문, 패널, 시시필터 및 센서의 상태를 변경할 수 있습니다.따라서 공장 수락 시험은 현장 수락, 설치 자격 및 운영 검사와 결합되어야합니다.
ISO 14644-4 클린룸 설계, 건설 및 시작을 다루고 있습니다.컨테이너화된 클린룸의 경우 시작에는 레벨링, 손상 검사, 문 작동, 압력 설정점 확인, 공기 흐름 균형, 지정된 경우 필터 누출 테스트, 입자 테스트 및 경보 도전이 포함되어야합니다.
모듈은 도면, 재료 데이터, 필터 목록, 장비 목록, 배선 인터페이스, HVAC 일정, 청소 지침, 예비 부품 및 테스트 기록으로 도착해야합니다.이러한 문서는 미래의 이동 또는 변경 통제를 쉽게 합니다.
기술 사실 확인
이 기사에서 사용된 소스 지원 된 사실
| 사용된 사실 | 출처 | 설계 의미 |
|---|---|---|
| 클린룸 클래스는 공기 입자 농도를 기반으로 합니다. | ISO 14644-1 | 컨테이너화된 방은 여전히 정의된 상태에서 입자 테스트가 필요합니다. |
| 클린룸 테스트에는 공기 흐름, 압력 차이와 설치된 필터 누출 방법이 포함될 수 있습니다. | ISO 14644-3 | 모듈은 균형, 테스트 및 유지보수를 위한 액세스를 허용해야합니다. |
| 설계, 건설 및 시작은 클린룸 제공에서 연결되어 있습니다. | ISO 14644-4 | 공장 조립은 사이트 시작 및 자격 기록을 공급해야합니다. |
| 살균 제조 지침은 오염 관리 전략을 강조합니다. | EU GMP 부록 1 | 모바일 용량은 여전히 오염 경로와 통제를 정의해야합니다. |
참조 표준
참조 표준 및 공개 액세스 노트
- ISO 14644-1 : 입자 농도에 따라 클린룸 공기 청결도 분류를 위한 공식 ISO 페이지.
- ISO 14644-3 : 클린룸 테스트 방법에 대한 공식 ISO 페이지.
- ISO 14644-4 : 클린룸 설계, 건설 및 시작을 위한 공식 ISO 페이지.
- EU GMP 부록 1유럽 연방위원회(European Commission)의 공식 PDF for the manufacture of sterile medicinal products.전체 ISO 텍스트는 구매 또는 승인 액세스가 필요할 수 있습니다.
FAQ는
모바일 및 컨테이너화 제약 클린룸 FAQ
컨테이너화된 클린룸은 ISO 클래스 요구 사항을 충족할 수 있습니까?
예, 방이 합의된 점유 상태에서 필요한 ISO 클래스에 대해 설계, 설치 및 테스트 된 경우.컨테이너 구조만으로는 ISO 성능을 증명하지 않습니다.
공장 시험은 현장 자격을 대체합니까?
아니요. 공장 테스트는 귀중하지만 운송 및 현장 연결은 필터, 밀봉, 공기 흐름 및 압력에 영향을 미칠 수 있습니다.사이트 수락, IQ 및 OQ 스타일 검사는 여전히 수행되어야합니다.
모바일 제약 클린룸을 위해 어떤 유틸리티를 계획해야합니까?
전력, HVAC 또는 냉각 인터페이스, 응축물, 필요한 경우 배기, 경보, 압력 모니터링, 조명, 접근 제어, 필요한 경우 배수 및 유지 보수 공간을 계획하십시오.
모바일 클린룸은 살균 제조에 적합합합니까?
프로세스 위험, 등급 요구 사항, 오염 관리 전략, 无菌 기술, 모니터링 계획 및 규제 기대에 따라 달라집니다.자격이 있는 품질 및 검증 팀은 수락 기준을 정의해야합니다.
원클린 엔지니어링 노트
모바일 용량을 클린룸 시스템으로 취급
빠른 배포 클린룸은 클린룸 엔지니어링의 단축길이 아닙니다. 최고의 모바일 시스템은 청소 가능한 벽과 천장 패널, 제어 공기 흐름, 서비스 가능한 HVAC, 압력 모니터링, 문서화된 인터페이스 및 현장 자격 준비를 결합합니다.
