세균 충전 클린룸에 벽 패널과 천장을 통합: 압력, FFU 및 청소 가능한 HPL 표면

기술 설계 가이드 Sterile Filling Cleanroom

세균 충전 클린룸에 벽 패널과 천장을 통합: 압력, FFU 및 청소 가능한 HPL 표면

무생 채우기 환경에서 벽 패널과 천장은 별도의 패키지로 설계될 수 없습니다.압력 카스케이드, HEPA 또는 FFU 공급, 반환 공기 흐름, 청소 가능한 HPL 표면, 밀폐된 침투 및 검사 접근은 오염 통제 전략을 보호하기 위해 함께 작동해야합니다.

무생 충전물 클린룸 클린룸 벽 천장 통합 FFU 클린룸 천장 청소 가능한 HPL 표면

압력벽, 문 및 천장을 통해 누출을 제어합니다. FFU/HEPA공급, 반품 및 서비스 접근을 조정합니다. HPL청소성 및 화학적 호환성을 검토하십시오. 부록 1오염 관리 전략을 지원합니다.

살균 충전 클린룸은 패널, 램프 및 필터의 컬렉션이 아닌 통제 시스템입니다.중요한 설계 질문은 각 벽, 천장, 문, 반환 경로 및 서비스 침투가 공기 흐름 방향, 압력 안정성, 청소 및 자격 증거에 어떻게 영향을 미치는지입니다.

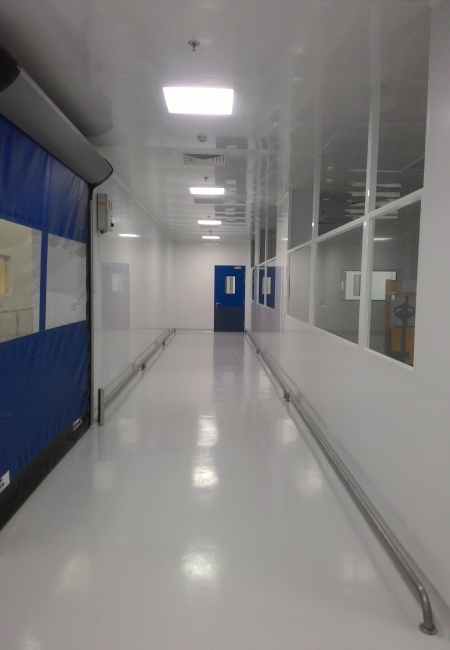

통합 벽 패널 천장 조명 압력 표시기 및 클린룸 문을 가진 无菌 채우기 클린룸 복도
통합 클린룸 경계. 문, 벽 패널, 천장 서비스 및 압력 표시는 无菌 지역 설치 전에 조정되어야합니다.

시스템 통합

벽과 천장 패키지는 하나의 오염 제어 논리를 공유해야합니다.

무생 채우기 지원 공간에서, 벽 패널은 청소 가능한 경계와 압력 영역을 정의합니다;천장은 HEPA Diffuser, FFU, 조명, 액세스 패널, 센서 및 때로는 반환을 운반합니다.이러한 시스템이 별도로 설계되면, 방은 청소하기 어려운 가장자리, 계획되지 않은 침투, 차단된 서비스 액세스 또는 불안정한 압력 관계를 개발할 수 있습니다.

EU GMP 부록 1 살균 의약품에 대한 오염 관리 전략을 강조합니다.따라서 방 따따라서 공기 청결성, 청소, 소독, 인력 흐름, 재료 흐름, 유지 보수 및 환경 모니터링을 연결된 위험으로 지원해야합니다.

Wonclean 설계 검토는 제조가 시작되기 전에 벽 높이, 천장 그리드, FFU 또는 HEPA 위치, 문 스케줄, 압력 카스케이드, HPL 또는 코팅 표면 마무리, 통과, 반환 및 서비스 침투를 정렬해야합니다.

압력과 공기 흐름

압력 카스케이드는 천장-벽 경계에 따라 달라집니다.

ISO 14644-1 공기 입자 농도에 따라 클린룸을 분류하지만 ISO 14644-3 압력 차이, 공기 흐름 및 설치된 필터 누출 테스트와 같은 클린룸 테스트 방법을 지원합니다.无菌 채우기 영역의 경우, 이러한 결과는 무무무균 통합의 품질에 영향을 받습니다.

압력 카스케이드는 작은 경로를 통해 실패할 수 있습니다: 천장 주변 간격, 밀천천되지 않은 액세스 패널, 문 누출, 창문 프레임, 전기 상자, 통행 프레임 또는 유틸리티 슬리브.이러한 누출은 건설 중 보이지 않을 수 있지만 균형 잡기 및 연기 시각화 중 명백합니다.

살균 충전 클린룸 통합 검사.
인터페이스 기술적 위험 제어 방법
천장-벽 조인트 누출, 잔류 주머니 및 청소가 어렵습니다. 밀봉, 플러시 및 검사 가능한 주변 세부사항을 사용하십시오.
FFU 또는 HEPA 모듈 필터 바이패스, 불균형한 공기 흐름 또는 서비스 액세스가 부족합니다. 천장 그리드, 가스켓, 액세스 및 누출 시험 지점을 조정합니다.
HPL 또는 청소가능한 벽 표면 청소 화학은 가장자리나 관절을 손상시킬 수 있습니다. 리뷰 마무리, 가장자리 보호 및 소독제 호환성.
문 및 창문 구조 레지, 누출 및 가스켓 마모는 압력과 청소에 영향을 미칩니다. 좌표 프레임 깊이, 실란트 라인, 유리 및 검사 접근.

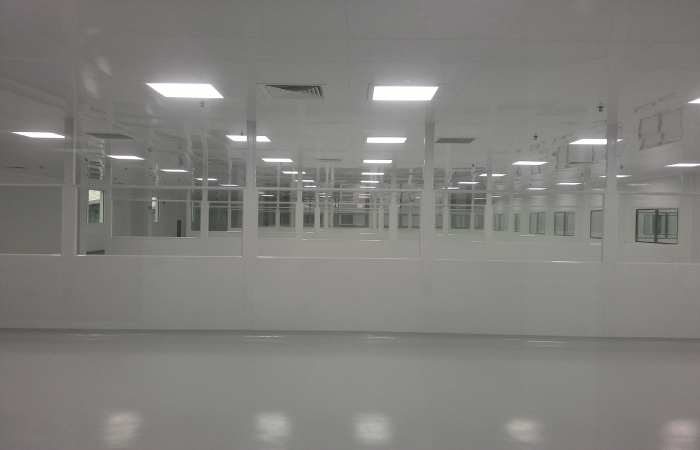

클린룸 관찰 창문 벽 패널 및 천장 시스템 무균 충전 지원 영역을 위해 통합
관찰벽과 천장 조정. 창문 프레임, 벽 패널 및 천장 서비스는 공기 흐름, 청소 및 모니터링 요구 사항과 일치해야합니다.

FFU 및 HEPA 천장

FFU 및 HEPA 위치는 반품 및 유지 보수 경로와 함께 계획되어야 합니다.

모든 무생 채우실 같은 천장 전략을 사용하지 않습니다.중요한 등급 A 보호는 분리기, RABS 또는 지역화된 단방향 공기 흐름에 의해 제공될 수 있으며 주변 지역은 시설의 오염 관리 전략에 따라 HEPA 터미널 공급 또는 FFU를 사용할 수 있습니다.천장 레이아웃은 일반적인 그리드가 아닌 프로세스 위험에 일치해야합니다.

FFU 또는 HEPA 모듈 위치는 반환 경로, 장비 열 부하, 방 모양, 운영자 위치, 문 열기 및 환경 모니터링 포인트와 조정되어야합니다.서비스 접근은 마찬가지로 중요합니다: 필터 교체 및 누출 테스트는 청소 가능한 벽과 천장 마무리를 손상시키지 않고 가능해야합니다.

살균 충전 스위트의 경우 천장은 벽 시스템과 함께 검토되어야 합니다. 따라서 압력 경계, 조명기, 스프린클러 또는 화재 장치, 센서 및 케이블 침투는 숨겨진 오염 또는 누출 위험을 만들지 않습니다.

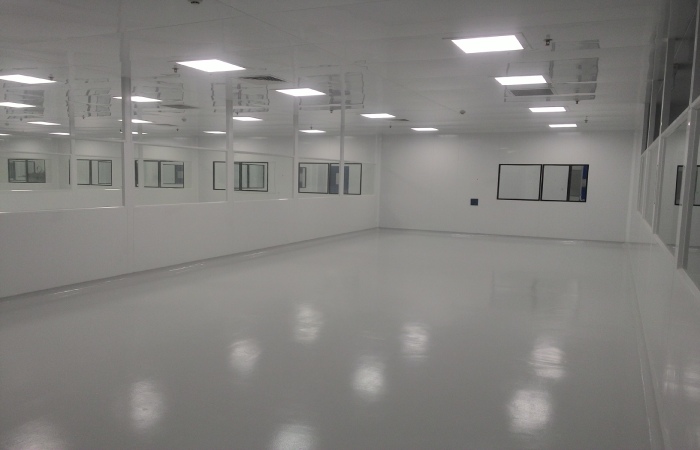

백색 벽 패널 및 관찰 창과 통합된 클린룸 천장 공기 흐름 출구
천장 공기 흐름과 벽 패널. HEPA 또는 FFU 공급, 조명, 벽 패널 및 관찰 창은 하나의 공기 흐름 및 청소 전략을 지원해야합니다.

청소 가능한 HPL 표면

청소 가능한 HPL 표면은 가장자리, 관절 및 소독제 검토가 필요합니다.

HPL은 등급, 기판, 가장자리 보호 및 설치 세부사항이 청소 프로그램과 일치할 때 실용적인 청소실 벽 표면이 될 수 있습니다.위험은 패널의 중간에 거의 없습니다.그것은 보통 문 또는 창문에 가장자리, 관절, 침투, 모서리, coving 및 인터페이스를 노출합니다.

ASTM D1308 그리고 ASTM D543 화학 노출과 재료 저항에 대해 논의할 때 유용한 참조입니다.프로젝트는 여전히 실제 소독제, 접촉 시간, 지우기 방법 및 수락 기준을 정의해야합니다.

살균 충전 지원 영역의 경우 HPL 또는 코팅 된 패널 시스템은 부드럽고 비 무무출되고 청소 화학과 호환되며 반복적인 소독 후 검사하기 쉬워야합니다.실랜트와 트림은 패널 페이스와 같은 신중함으로 선택해야합니다.

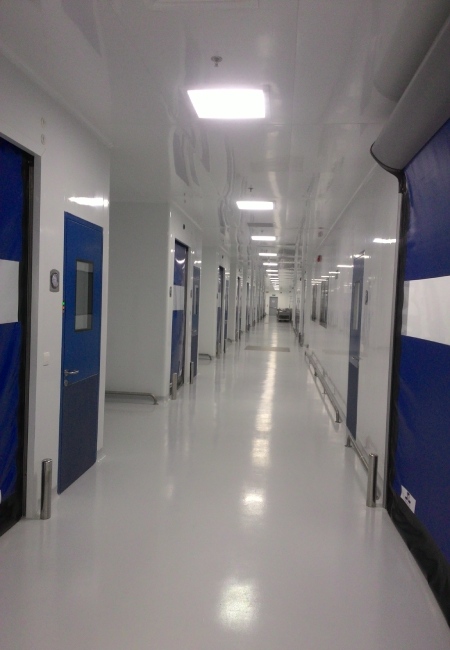

청소 가능한 벽 패널 창문 문 및 천장 공급 인터페이스를 가진 Sterile Cleanroom Corridor
문, 창문 및 천장 인터페이스. 벽 표면, 유리, 문 및 천장 서비스는 압력 경계를 유지하면서 청소 가능해야합니다.

자격 준비

통합된 그림은 자격 놀라움을 줄입니다.

ISO 14644-4 클린룸 설계, 건설 및 시작을 연결합니다.무생 채우기 환경의 경우, 벽과 천장 패키지는 자격 준비 된 기록을 생성해야합니다: 패널 레이아웃, 천장 그리드, HEPA / FFU 일정, 압력 지도, 문 및 창 일정, 침투 목록, 밀접제 데이터, 표면 재료 데이터 및 검사 지점.

FDA 无菌 가공 지침 또한 세균 약물 제조에 대한 CGMP 기대의 일부로서 클린룸 제어를 강조합니다. 엔지니어링 팀에게는 이것은 방이 테스트 가능하고 유지 관리 가능해야한다는 것을 의미합니다. 공기 흐름 시각화, 압력 검사, 설치 된 필터 누출 테스트 지정된 경우, 회복 행동 및 청소 검사는 가난한 접근으로 차단되

최고의 설계는 검증 팀이 각 클린룸 경계 결정을 오염 통제 이유로 추적할 수 있는 설계입니다.

기술 사실 확인

이 기사에서 사용된 소스 지원 된 사실

사용된 사실 출처 설계 의미
클린룸 클래스는 공기 입자 농도를 기반으로 합니다. ISO 14644-1 벽과 천장 시스템은 입자 제어 및 검증을 지원해야합니다.
클린룸 테스트 방법에는 압력 차이와 설치된 필터 누출 테스트가 포함됩니다. ISO 14644-3 천장 필터와 방 천투 세부사항은 테스트 가능해야합니다.
클린룸 설계와 시작은 조정되어야 합니다. ISO 14644-4 벽 패널, 천장 그리드, 문 및 서비스는 함께 검토해야합니다.
살균 제조 지침은 오염 제어 사고가 필요합니다. EU GMP 부록 1 봉투 설계는 CCS, 청소 및 모니터링을 지원해야합니다.
无菌 처리 지침은 클린룸 제어를 CGMP 기대와 연결합니다. FDA 无菌 가공 지침 방 제어는 테스트 가능하고 유지 관리 가능하고 문서화되어야 합니다.
표면 화학 저항성은 정의된 노출 조건에 결합되어야합니다. ASTM D1308 그리고 ASTM D543 HPL 및 코팅된 표면은 소독제와 청소 주파수에 대해 확인해야합니다.

참조 표준

참조 표준 및 공개 액세스 노트

  • ISO 14644-1 : 입자 농도에 따라 클린룸 공기 청결도 분류를 위한 공식 ISO 페이지.
  • ISO 14644-3 : 클린룸 테스트 방법에 대한 공식 ISO 페이지.
  • ISO 14644-4 : 클린룸 설계, 건설 및 시작을 위한 공식 ISO 페이지.
  • EU GMP 부록 1유럽 연방위원회(European Commission)의 공식 PDF for the manufacture of sterile medicinal products.
  • FDA 无菌 가공 지침 : 无菌 가공으로 생산되는 살균 약제 제품에 대한 공식 FDA 지침 페이지.
  • ASTM D1308공식 ASTM 페이지는 투명하고 색소를 가진 유기 마무리에 대한 화학적 효과를 제공합니다.
  • ASTM D543 : 화학 시약에 대한 플라스틱의 저항을 평가하는 공식 ASTM 페이지.전체 ISO 및 ASTM 텍스트는 구매 또는 승인 액세스가 필요할 수 있습니다.

FAQ는

Sterile 충전 벽 및 천장 통합 FAQ

벽 패널과 천장은 왜 함께 설계되어야합니까?

압력, 공기 흐름, 청소, 서비스 접근 및 누출 경로는 모두 벽 천장 경계를 넘어서기 때문입니다.별도의 설계는 간격, 레지 또는 접근할 수 없는 테스트 포인트를 만들 수 있습니다.

모든 无菌 충전 클린룸은 FFU를 필요로 합니까?

아니요. 천장 전략은 공정 위험, 등급 A 보호 방법, 배경 등급, 분리기 또는 RABS 사용, 열 부하, 공기 흐름 패턴 및 유지 보수 계획에 따라 달라집니다.

HPL 표면은 살균 충전 지원 영역에 적합합합니까?

HPL 등급, 기판, 가장자리 보호, 밀접제 및 청소 호환성이 시설의 소독제 및 검사 요구 사항에 맞는 경우 적합할 수 있습니다.

어떤 기록이 벽과 천장 패키지를 자격을 갖도록 도와줍니까?

유용한 기록에는 패널 레이아웃, 천장 그리드, HEPA 또는 FFU 스케줄, 압력 지도, 문 및 창 스케줄, 침투 목록, 재료 데이터, 실랜트 데이터, 설치 된 필터 테스트 및 검사 기록이 포함됩니다.

원클린 엔지니어링 노트

공기 흐름, 청소 및 증거 주위에 봉투를 설계하십시오.

无菌 채우기 클린룸의 경우, 벽 패널과 천장은 하나의 통제된 통통무무방으로 취급되어야합니다.클린룸은 압력 경계, FFU 또는 HEPA 위치, HPL 표면, 문, 창문 및 침투를 조기 조정할 때 테스트, 청소 및 유지 보수가 쉽게 될 것입니다.

유용한 Wonclean 참조: 클린룸 벽 시스템, 클린룸 천장 시스템, 팬 필터 단위, 클린룸 샌드위치 패널, 클린룸 문, 연락처 Wonclean.
