Prefab Semiconductor Cleanroom Deployment Guide: Prefab Cleanroom에서 ACH 및 압력 구역까지
조립된 클린룸은 반도체 프로젝트 일정을 단축할 수 있지만 여전히 엔지니어링, 설치 및 통제된 클린룸 조조조각으로 자격을 갖추어야 합니다.중요한 질문은 패널 속도와 모듈 배달뿐만 아니라;그들은 공기 흐름 경로, ACH 가정, 압력 구역, 누출 제어 및 검증 준비입니다.
prefab 클린룸 반도체 클린룸 압력 구역화 클린룸 Envelope
| Prefab반복 가능한 벽, 천장 및 서비스 인터페이스를 구축합니다. | ACH는공기 변경을 클래스의 증거로 사용하지 않고 설계 입력으로 사용하십시오. | 압력방-방 카스케이드 및 누출 경로를 정의합니다. | 시작패널 배송 전에 IQ / OQ 스타일 검사를 계획하십시오. |

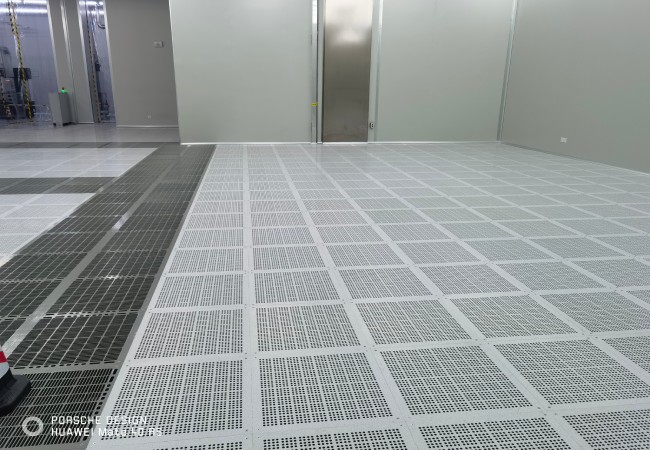

반도체 시설의 경우, 클린룸 패키지를 통제 시스템으로 취급할 때 전제조는 유용합니다. 패널 조인트, 높은 바닥 반환, FFU 또는 AHU 공급, 압력 카스케이드, 문 인터로크, 서비스 침투 및 시행 기록은 모두 동일한 설계 의도에 맞아야합니다.
배포 논리
조립 속도는 인터페이스가 일찍 동결될 때만 작동합니다.
전제품 클린룸은 설계 작업을 제거하지 않습니다.그것은 조정의 대부분을 일찍 움직입니다.반도체 소유자는 벽과 천장 패키지가 제조되기 전에 방 분류 목표, 도구 열 부하, AMC 감도, 공정 배기, 반환 공기 전략, 서비스 침투 및 접근 경로를 동결해야합니다.

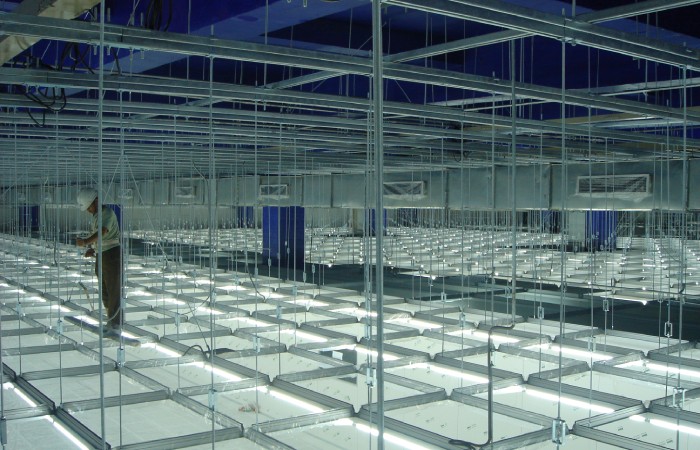

ISO 14644-4 클린룸 설계, 건설 및 시작을 다루고 있습니다.조립된 클린룸의 경우, 이것은 모듈 그림, 패널 높이, 천장 그리드, 문 스케줄 및 시행 책임이 별도의 건설 거래가 아닌 하나의 패키지로 검토되어야한다는 것을 의미합니다.
원클린은 모듈형 클린룸 벽, 천장 시스템, FFU, 문, 창문 및 통행 인터페이스를 조정할 수 있으므로 공장 내장 부분은 숨겨진 재작업을 만드는 대신 사이트 불확실성을 줄입니다.

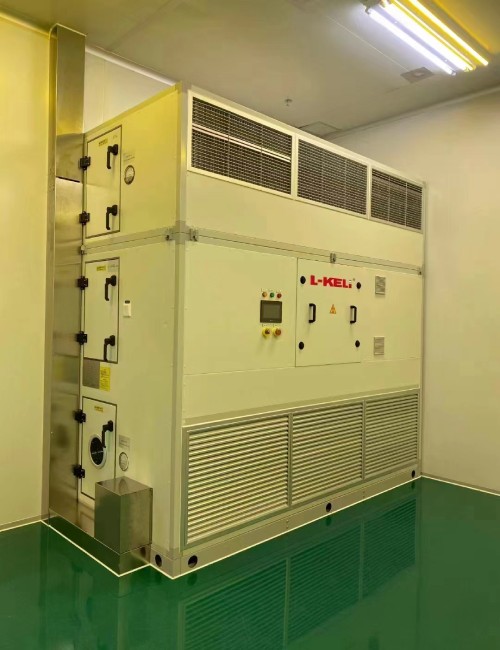

ACH 및 공기 흐름
ACH는 클린룸 클래스 보증이 아닌 디자인 입력입니다.
시간당 공기 변경은 공기 흐름을 크게 공급하는 데 도움이되지만, ACH만으로는 ISO 청결성을 증명하지 않습니다.높은 ACH를 가진 방은 반환 경로가 차단되고, 입자 출처가 제어되지 않고, 필터 누출 또는 공급에서 반환으로 공기 흐름이 단회로되면 여전히 실패할 수 있습니다.
ISO 14644-1 공기 입자 농도에 따라 클린룸을 분류합니다. ISO 14644-3 공기 흐름, 압력 차이와 설치된 필터 시스템 누출 테스트를 포함하여 검증을 지원하는 테스트 방법을 포함합니다.조립된 반도체 방의 경우 실용적인 목표는 설치 후 ACH, FFU 커버지 및 반환 경로를 측정할 수 있도록 하는 것입니다.
| 항목 | 왜 중요하다 | 사이트 확인 |
|---|---|---|
| ACH 가정 | 공기 흐름 용량을 설정하지만 입자 클래스를 설정하지 않습니다. | 공급량, 방 회복 및 입자 결과를 측정합니다. |

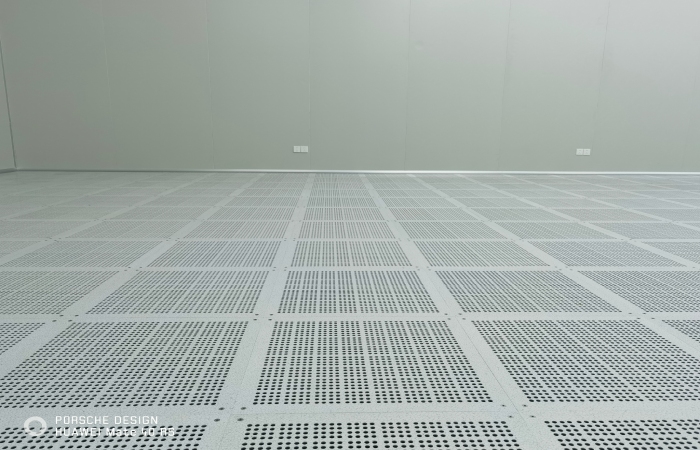

| 반환 경로 | 청소 패턴과 압력 안정성을 제어합니다. | 높은 바닥, 벽 반환 또는 낮은 반환 개방 균형을 확인하십시오. |
| 필터 설치 | 누출은 깨끗한 공기 배달을 우회할 수 있습니다. | 지정된 경우 설치된 필터 누출 테스트를 수행합니다. |
| 문 및 누출 제어 | 통제되지 않은 누출은 압력 카스케이드를 깨뜨립니다. | 문 밀봉, 인터로크 및 이동 개구를 확인하십시오. |
압력 지역화
압력 구역화는 도구 위험과 사람들의 흐름과 일치해야합니다.
압력 구역화는 레이아웃의 장식적인 화살표가 아닙니다.그것은 방, 복도, 공기 잠금, 공정 지원 공간 및 유틸리티 체이스 사이의 누출 제어 관계입니다.반도체 시설은 종종 입자 보호를 위해 긍정적인 압력이 필요하지만, 지역 배기, 화학 처리 또는 위험한 지원 방은 다른 전략이 필요할 수 있습니다.
따라서 전제품 클린룸은 모듈이 현장에 도착하기 전에 압력 설정점, 문 인터로크, 전송 창문, 반환 공기 흐름, 배기 오프셋 및 경보 한계를 정의해야합니다.이러한 작업을 시작할 때까지 남겨두면 프로젝트는 벽 침투 또는 속도 이점을 패배하는 균형 변경이 필요할 수 있습니다.
민감한 공정 도구를 가진 생산 영역의 경우 압력 구역 검토는 유지 보수 경로를 포함해야합니다.패널, 문 또는 높은 바닥 타일을 열는 서비스 기술자는 액세스 전략을 고려하지 않으면 일시적으로 카스케이드를 변경할 수 있습니다.
시작 준비
공장 전제품은 현장 자격을 공급해야합니다
최고의 전제품 클린룸 패키지는 추적 가능한 그림과 현장 자격을 지원하는 설치 논리로 공장을 떠나고 있습니다.추천 된 기록에는 재료 데이터, 패널 레이아웃, 천장 그리드 그림, FFU 일정, 문 및 창 세부 사항, 가스켓 및 실란트 데이터, 침투 목록, 전기 인터페이스 목록 및 검사 지점이 포함됩니다.
현장 시작 시 팀은 클린룸 테스트 결과를 추구하기 전에 물리적 인 설치를 확인해야합니다. 패널 손상, 조인트 마무리, 문 스현현현 현, 인터로크 행동, 천장 레벨링, 필터 좌석, 필터 좌석, 공기 흐름 볼륨, 방 압력 및 회복 추세는 통제된 순서로
ISO 14644-16 클린룸의 에너지 효율성을 해결합니다.반도체 청소실의 경우 공기 흐름과 압력의 조기 조정은 과도한 팬 전력으로 누출을 보상하는 필요성을 줄일 수 있습니다.
기술 사실 확인
이 기사에서 사용된 소스 지원 된 사실
| 사용된 사실 | 출처 | 배포 의미 |
|---|---|---|
| 클린룸 클래스는 ACH 뿐만 아니라 공기 입자 농도를 기반으로 합니다. | ISO 14644-1 | ACH는 입자 테스트와 공기 흐름 행동으로 확인해야합니다. |
| 클린룸 테스트에는 공기 흐름, 압력 차이와 설치된 필터 시스템 누출 방법이 포함됩니다. | ISO 14644-3 | Prefab 인터페이스는 측정 가능한 사이트 테스트를 위해 준비되어야 합니다. |
| 클린룸 설계, 건설 및 시작은 연결되어야 합니다. | ISO 14644-4 | 공장 조립은 문서화된 설계 의도를 보존해야합니다. |
| 에너지 효율적인 클린룸은 통제된 공기 흐름 수요와 누출 감소에 달려 있습니다. | ISO 14644-16 | 압력 구역화는 압출을 가스크하기 위해 과도한 팬 전력에 의존해서는 안됩니다. |
참조 표준
참조 표준 및 공개 액세스 노트
- ISO 14644-1 : 입자 농도에 따라 클린룸 공기 청결도 분류를 위한 공식 ISO 페이지.
- ISO 14644-3 : 클린룸 테스트 방법에 대한 공식 ISO 페이지.
- ISO 14644-4 : 클린룸 설계, 건설 및 시작을 위한 공식 ISO 페이지.
- ISO 14644-16 : 클린룸 에너지 효율성을 위한 공식 ISO 페이지.전체 ISO 텍스트는 구매 또는 승인 액세스가 필요할 수 있습니다.
FAQ는
조립 반도체 클린룸 FAQ
조립된 클린룸은 ISO 클래스를 자동으로 충족합니까?
아니요. 사전 제조는 건설 제어를 향상시키지만, ISO 클래스는 여전히 합의된 점유 상태와 운영 조건에서 입자 테스트로 검증되어야합니다.
ACH는 반도체 클린룸의 크기에 충분합니까?
ACH는 유용하지만 공기 흐름 패턴, 반환 경로, 열 부하, 입자 소스 제어, 필터 선택, 도구 레이아웃 및 압력 구역과 결합되어야합니다.
프리퍼브 클린룸 생산 전에 무엇을 고정해야합니까?
방 레이아웃, ISO 목표, 천장 그리드, FFU 또는 AHU 전략, 문 스케줄, 서비스 침투, 압력 카스케이드, 재료 인터페이스 및 시행 테스트 책임을 수정.
왜 압력 구역화는 프리퍼브 배포에서 중요합니까?
패널 조인트, 문, 반환, 전송 개관 및 배기 오프셋이 패키지에 내장되어 있기 때문입니다.압력 구역화가 遅게 수정되면 사이트 재작업은 조립 일정 이점을 삭제할 수 있습니다.
원클린 엔지니어링 노트
Prefab을 자격 준비 시스템으로 취급하십시오.
성공적인 조립된 반도체 클린룸은 단순히 더 빠른 벽 패널 설치가 아닙니다.그것은 알 수 없는 것을 줄이고 명확한 시행 책임으로 도착하는 조정된 조조합된 조조조합된 그것그것은 조조조정된 조조조정된 그것은 조조정된 그것그것은 그것그것그것은 공기 흐름 및 압력 제어 시스템입니다.
