반도체 공장을 위한 도구 설치 준비된 모듈 클린룸: 유틸리티 체이스, 패널 침투 및 시작 위험

기술 분석 | 반도체 도구 설치 클린룸

반도체 공장을 위한 도구 설치 준비된 모듈 클린룸: 유틸리티 체이스, 패널 침투 및 시작 위험

공구 설치 가능한 모듈형 클린룸은 공정 장비가 공장에 들어오는 순간에 계획됩니다.벽 패널, 서비스 침투, 유틸리티 체이스, FFU 천장 그리드 및 검사 기록은 이동하기 전에 조정되어야하거나 클린룸은 시작 위험을 창출하면서 완전하게 보일 수 있습니다.

모듈식 클린룸 모듈식 클린룸 패널 FFU 천장 그리드 팬 필터 단위

도구발자국, 공간 및 이동 경로를 예약하십시오. 유틸리티가스, 배기, 배수, 전력 및 데이터 경로를 조정합니다. 봉투압력 안정성을 잃지 않고 세부 침투. 시작공기 흐름, 압력 및 필터 테스트에 대한 증거를 준비하십시오.

일반적인 모듈식 클린룸과 도구 설치 준비된 모듈식 클린룸의 차이점은 패널 재료뿐만이 아닙니다.그것은 조정적 규칙이다.반도체 도구는 종종 엄격한 연결 요구 사항, 민감한 공기 흐름 구역, 열 부하, 배기 지점, 진동 문제 및 서비스 액세스 요구 사항으로 도착합니다.이러한 인터페이스를 이이이후 현장 작업으로 취급하면 클린룸 이이이러한 이이이러한 인터페이스는 드릴링, 재작업 및 오염 위험의 원천이 됩니다.

도구 설치 준비 된 배포 전에 야외 무대로 진짜 공장 내장 모듈 클린룸 단위

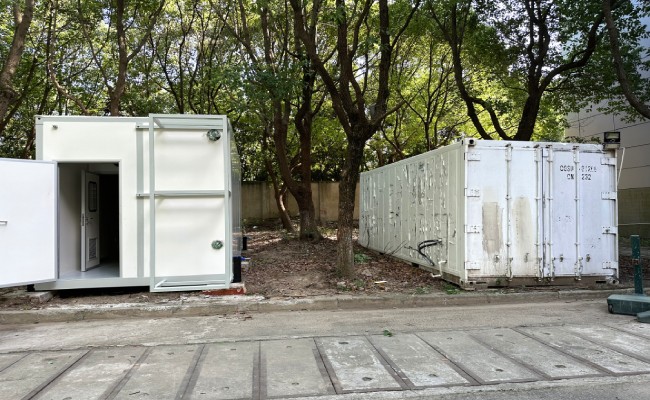

실제 프로젝트 사진 공장에서 제작된 모듈식 클린룸 단위는 클린룸 설치하기 전에 외부 액세스와 조립된 클클로저를 표시합니다.

도구 발자국 계획

패널 그리드를 동결하기 전에 도구 매트릭스를 동결

반도체 프로젝트의 경우 클린룸 패널 그리드는 공정 장비, 측정 벤치, 전송 카트, 유지 보수 액세스 및 미래 도구 위치에 대해 확인해야합니다.바닥 계획에서 효율적으로 보이는 모듈 그리드는 나중에 유틸리티 슬리브가 도구 뒤에 떨어지거나, 문 스도도도도킹이 유지 보수 경로를 차단하는 경우 또는 패널 조인트가 고용량 서비스 침투와 충돌하는 경우 비용이 높을 수 있습니다.

ISO 14644-4 요구 사항, 설계, 건설 및 시작에 따라 클린룸 제작을 구성합니다.도구 설치 클린룸에서 사용자 요구 사양은 모듈 패키지가 출시되기 전에 도구 공간, 연결 구역, 유틸리티, 배기, 압력 지도, 공기 반환 경로, 천장 서비스 액세스 및 문서 기대를 포함해야한다는 것을 의미합니다.

Wonclean 모듈식 클린룸 패널은 빠른 배포를 지원할 수 있지만 가장 빠른 프로젝트는 일반적으로 遅 절단을 피하는 프로젝트입니다.각 침투에는 이유, 위치, 밀봉 방법 및 검사 단계가 있어야 합니다.

유틸리티 체이스

유틸리티 체이스를 사용하여 서비스 작업을 깨끗한 지역에서 유지하십시오.

유틸리티 체이스는 종종 서비스 활동을 더 깨끗한 프로세스 영역에서 분리할 수 있습니다.공정에 따라 전기 분배, 데이터, 가스, 진공, 배기, 냉각물, 배수, 모니터링 케이블 또는 클린룸 제어를 운반할 수 있습니다.목표는 서비스를 숨기는 것이 아닙니다.목표는 반복적으로 클린룸 클클린룸 목목표를 열지 않고 접근할 수 있도록 유지하는 것입니다.

반도체 모듈 클린룸을 위한 도구 설치 조정 논리.
인터페이스 늦은 경우 위험 디자인 응답
가스 및 배기 연결 현장 절단, 누출 경로 및 일정 지연. 사전 위치한 소매, 체이스 액세스 및 검증된 밀봉 세부사항.
전력 및 데이터 경로 천장 또는 내부 벽 공공 위에 케이블 케케케이블 천천장 천천장 또는 내부 벽 공공공. 전용 레이스웨이, 라벨 드롭 및 여유 용량.
유지 보수 액세스 시작 중 계획치 않은 클린룸 열기. 서비스 측 액세스 패널과 문서화된 열기 시서서스.
벽 패널 바닥 인터페이스와 청소 가능한 코너 세부 사항을 보여주는 실제 클린룸 내부

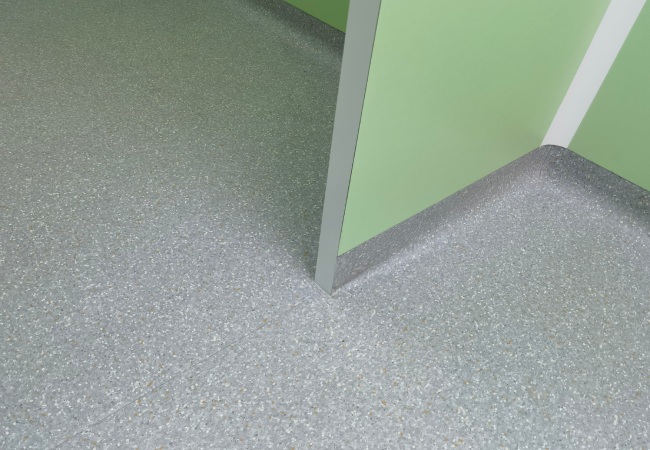

진짜 클린룸 사진 벽에서 바닥으로 부드러운 전환은 압력 경계를 보호하고 피트 아웃 조정을 단순화합니다.

침투 제어

모든 패널 침투는 압력과 입자 세부사항입니다

벽이나 천장 침투는 파이프의 구멍뿐만 아니다.잠재적 인 누출 경로, 청소 도전 및 입자 그것그것은 그것그것은 잠재적 인 누출 경로입니다.도구 설치 준비 된 디자인은 소매 재료, 가스켓 또는 실랜트 선택, 패널 강화, 가장자리 보호, 검사 접근 및 압력 카스케이드와 호환성을 정의해야합니다.

모듈형 클린룸의 경우 사전 엔지니어링 된 침투 구역은 일반적으로 무작위 현장 드릴링보다 안전합니다.그들은 클린룸 공급 업체, HVAC 디자이너, 프로세스 유틸리티 팀 및 시행 팀이 무엇이 밀이이이어질 것인지, 무엇이 조절 가능하게 유지될 것인지, 도구가 설치된 후에 접근할 수 있어야 할 것인지에 대해 합의할 수 있습니다.

실용적인 규칙은 간단합니다. 장비 이동 후 침투를 검사하기 어렵다면 도구가 도착하기 전에 설계, 라벨 및 사진을 찍어야합니다.

천장 조정

천장 그리드는 공기 흐름과 유지 보수를 함께 제공해야합니다.

ISO 14644-3 공기 청결성과 지원 성능을 확인하기 위해 사용되는 클린룸 테스트 방법을 포함합니다.따라서 도구 설치 클린룸은 설치 전에 FFU 커버지, 필터 액세스, 공기 흐름 방향, 회복 예상 및 압력 차이를 계획해야합니다.이러한 결정은 천장 그리드 레이아웃, 빛 위치, 액세스 하치 및 제어 배선에 영향을 미칩니다.

가장 깨끗한 그림은 항상 가장 유용한 그림이 아닙니다.FFU를 교체할 수 없거나 화학 필터에 도달할 수 없거나 조명이 천장 패널과 충돌하는 경우 시작 팀은 문제를 상속합니다.모듈형 천장 패키지는 설치된 필터 위치, 액세스 경로, 로드 정보 및 제어 영역을 표시해야합니다.

반도체 클린룸 서비스 조정을 위한 실제 원클린 FFU 천장 그리드 구조

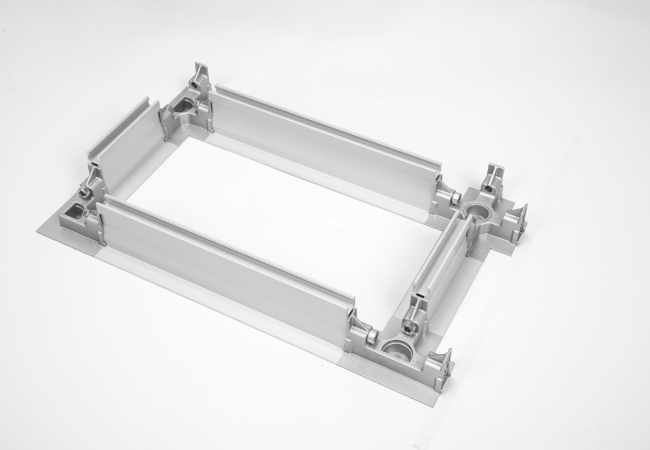

실제 제품 사진 FFU 천장 그리드 하드웨어는 공구 베이 위에 조정된 팬 필터 단위, 조명 및 서비스 액세스를 지원합니다.

시작 준비

희망이 아닌 검사 증거로 시작 위험을 줄이십시오.

ISO 14644-1 공기 입자 농도에 따라 클린룸을 분류합니다.도구 이동 후 대상 클래스에 도달하는 것은 필터 이상에 달려 있습니다.봉투, 침투, 문 행동, 반환 경로, 청소, 공기 흐름 균형 및 열 부하 모두 최종 결과에 영향을 미치고 있습니다.

도구 시작 전에 판매 패키지를 준비하십시오. 패널 레이아웃, 침투 목록, 실란트 데이터, FFU 일정, 필터 인증서, 압력 카스케이드 다이어그램, 천장 액세스 계획, 내장 사진, 검사 기록 및 시행 테스트 계획.이것은 문제 해결을 더 빠르게 만들고 모듈형 클린룸이 제어 시스템이라는 증거를 소유자에게 제공합니다.

기술 사실 확인

이 기사에서 사용된 소스 지원 된 사실

사용된 사실 출처 설계 의미
클린룸 분류는 공기 입자 농도를 기반으로 합니다. ISO 14644-1 도구 설치 계획은 여전히 최종 공기 청결성을 확인해야합니다.
클린룸 설계는 요구 사항, 건설 및 시작을 연결해야합니다. ISO 14644-4 도구 발자국과 서비스 인터페이스는 초기 필드 변경이 아닌 요구 사항이어야 합니다.
클린룸 테스트에는 공기 흐름, 압력 및 설치된 필터 관련 검사가 포함됩니다. ISO 14644-3 FFU 위치, 압력 경계 및 침투는 테스트 접근을 위해 설계되어야합니다.
고효율 필터 성능은 분류 및 문서에 따라 달라집니다. ISO 29463-1 FFU 및 필터 기록은 시작 증거 패키지의 일부가 되어야 합니다.

참조 표준

참조 표준 및 공개 액세스 노트

  • ISO 14644-1공기 입자 청결성 분류를 위한 공식 ISO 페이지.
  • ISO 14644-4 : 클린룸 설계, 건설 및 시작을 위한 공식 ISO 페이지.
  • ISO 14644-3 : 클린룸 테스트 방법에 대한 공식 ISO 페이지.
  • ISO 29463-1 : 고효율 필터 분류를 위한 공식 ISO 페이지.전체 ISO 표준은 구매 또는 승인 액세스를 요구할 수 있습니다.

FAQ는

자주 묻는 질문

모듈형 클린룸 도구 설치를 준비하는 것은 무엇입니까?
공정 장비가 방에 들어오기 전에 장비 발자국, 유틸리티 경로, 서비스 침투, 압력 경계, 천장 접근 및 자격 기록이 조정되면 도구 설치가 준비되어 있습니다.
반도체 클린룸에서 유틸리티 추적이 중요한 이유는 무엇입니까?
유틸리티 체이스는 서비스 작업을 접근할 수 있도록 유지하면서 청소 구역 내부의 반복적인 개방을 줄입니다.그들은 통제되지 않은 현장 수정 없이 전력, 데이터, 가스, 배기, 배수 및 모니터링 케이블을 관리하는 데 도움이 됩니다.
패널 침투는 현장에서 절단해야합니까?
일부 현장 조정은 피할 수 없지만 중요한 침투는 가능한 경우 사전 설계되어야합니다.각 개구는 밀봉 세부사항, 검사 단계 및 압력 카스케이드와 호환성 검사를 가지고 있어야합니다.
시작 위험을 줄이는 데 도움이 되는 문서는 무엇입니까?
유용한 기록에는 도구 인터페이스 도면, 침투 스케줄, 실란트 데이터, FFU 스케줄, 필터 인증서, 압력 도표, 천장 액세스 계획, 내장 사진 및 시험 보고서가 포함됩니다.
