의료기기 제조를 위한 모듈식 청결 연구소: ISO 클래스, ACH 및 청결 구역 계획

기술 계획 가이드 의료 기기 청소 연구소

의료기기 제조를 위한 모듈식 청결 연구소: ISO 클래스, ACH 및 청결 구역 계획

의료기기 제조는 종종 완전한 전통적인 공장보다 작고 빠르고 더 유연한 통제된 깨끗한 실험실을 필요로합니다.모듈형 청결 연구소는 파일릿 생산, 조립, 검사, 포장 또는 공정 개발을 지원할 수 있지만 ISO 클래스, 공기 흐름, ACH 가정 및 청결 지역 경계가 하나의 기술 시스템으로 계획되는 경우에만 있습니다.

모듈식 깨끗한 실험실 의료 기기 클린룸 ISO 클린룸 클래스 ACH 및 공기 흐름

ISO 클래스필요한 공기 입자 한계 및 점유 상태를 정의합니다. ACH는공기 흐름의 크기에 대해 공기 변경을 사용하십시오. 청결성을 증명하는 것이 아닙니다. 지역별도의 조립, 검사, 이동 및 지원 영역. QMS는레이아웃 증거를 장치 품질 기록과 일치시키십시오.

의료기기 팀에게는 가장 좋은 모듈형 청결 실험실은 단순히 청결 패널을 가진 컨테이너가 아닙니다.제품 노출, 운영자 움직임, 입자 출처, 재료 전송, 청소 방법 및 품질 문서가 모두 같은 위험 기반 설계를 가리키는 통제 공간입니다.

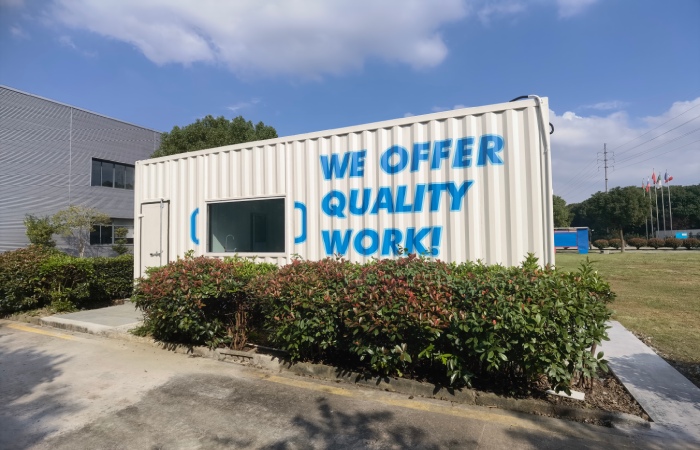

의료 기기 제조 청결 지역 배치를 위한 모듈식 청결 실험실 외부
모듈식 클린 라브 배포 외부 속도는 내부 청소 구역, HVAC 액세스 및 전송 경로가 장치 제조 프로세스를 위해 설계된 경우에만 유용합니다.

위험 기반 계획

컨테이너 크기가 아닌 장치 프로세스로 시작하십시오.

의료 기기를 위한 모듈형 청결 실험실은 장치와 프로세스에서 시작해야합니다. 제품은 열려 있거나 포장되어 있습거나 건조하거나, 살균이나 비살균, 이식 가능하거나 외부 사용, 수동으로 조립되거나 자동화되어 있거나, 프로세스 중 또는 최종 포장에서 검사되어 있습니까?각 답변은 청소 지역 논리를 변경합니다.

ISO 13485:2016 의료 기기에 대한 국제 품질 관리 시스템 표준입니다.클린룸 레이아웃을 규정하지 않지만 통제된 생산 조건, 문서화된 프로세스 및 위험 기반 품질 계획의 필요성을 강화합니다.따라서 깨끗한 실험실 레이아웃은 장치 제조업체의 품질 파일에서 설명하기 쉽어야합니다.

초기 설계를 위해 제품 노출 단계, 인력 수, 장비 열 부하, 재료 입력, 폐기물 출구, 청소 방법, 모니터링 포인트 및 배치 또는 로트 문서를 모듈 발자국을 고정하기 전에 정의하십시오.

ISO 클래스 및 ACH

ISO 클래스는 입자에 의해 검증됩니다.ACH는 단 하나의 디자인 입력입니다

ISO 14644-1 공기 입자 농도에 따라 클린룸을 분류합니다.ACH는 공기 흐름 양을 추정하는 데 도움이 될 수 있지만 ISO 클래스를 스스로 증명할 수 없습니다.높은 ACH를 가진 깨끗한 실험실은 반환 경로가 차단되거나, 운영자가 통제되지 않은 혼란을 만들거나, 필터 누출이나 워크벤치가 죽은 지역에 앉아있다면 여전히 ​​성능이 나쁜 경우 작동할 수 있습니다.

ISO 14644-3 정의된 경우 공기 흐름, 압력 차이와 설치 된 필터 시스템 성능을 확인하는 데 도움이되는 검사를 포함한 클린룸 테스트 방법을 포함합니다.모듈형 청소 실험실의 경우, 설계는 이러한 검사를 설치 후 실용적으로 만들어야하며, 접근할 수 없는 장비 패널 뒤에 숨겨지지 않아야합니다.

ISO 클래스, ACH 및 청소 구역을 연결하는 청소 실험실 계획 포인트.
계획 항목 일반적인 실수 더 나은 접근법
ISO 클래스 선택 ISO 7 또는 ISO 8 운영 상태를 정의하지 않습니다. 내장, 휴식 또는 작동 수용 및 입자 한계를 정의합니다.
ACH는 공기 변화를 유일한 청결성 목표로 처리합니다. 공기 흐름 패턴, 반환 경로, 소스 제어 및 테스트로 ACH를 사용하십시오.
청소 지역 모든 활동을 하나의 열린 방에 넣습니다. 별도의 조립, 검사, 가운, 이동 및 지원 기능.
유지 보수 액세스 완성된 벽 뒤에 필터, 필터 또는 센서를 숨기십시오. 중요한 청소 지역 표면을 열지 않고 서비스 액세스를 계획하십시오.

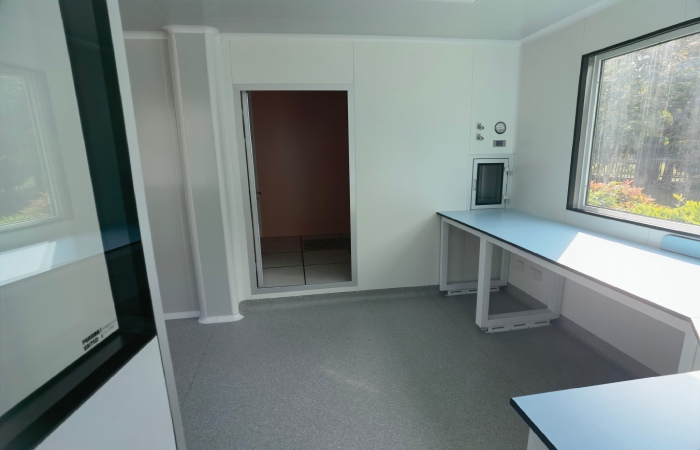

청소 가능한 워크벤치와 제어 가능한 청소 지역 레이아웃을 가진 모듈식 청소 실험실 내부
깨끗한 실험실 작업 지역. 워크벤치 위치, 통행 인터페이스, 문 위치 및 벽 패널은 운영자 움직임과 재료 흐름과 조정되어야합니다.

청소 지역 레이아웃

작은 깨끗한 실험실은 여전히 별도의 기능 영역이 필요합니다.

의료 기기 청소 연구소는 종종 방이 너무 작기 때문이 아니라 워크플로우가 제어 포인트 없이 압축되기 때문에 실패합니다.최소한 레이아웃은 가운 또는 입구, 재료 수신, 깨끗한 저장, 조립, 검사, 포장 지원, 폐기물 출구 및 청소 도구 저장을 구별해야합니다.

모듈형 청소 연구소에는 통행, 에어로크 또는 전송 모모두가 포함되어 있을 때, 장비는 운영자가 자연스럽게 사용하는 곳에 배치되어야합니다. 가장 짧은 경로가 전송 경로를 우회하는 경우, 매일 행동은 점차적으로 청소 지역 설계를 패배합니다.문 스문, 테이블 가장자리, 카트 및 배치 레코드는 모두 소형 공간에서 중요합니다.

원클린 모듈식 클린 라브는 벽 패널, 문, 창문, 패스 박스, 천장 시스템 및 팬 필터 유닛을 통합할 수 있으므로 방 레이아웃은 운영자를 클린룸 주변에서 작업하도록 강제하는 대신 실제 생산 운동을 지원합니다.

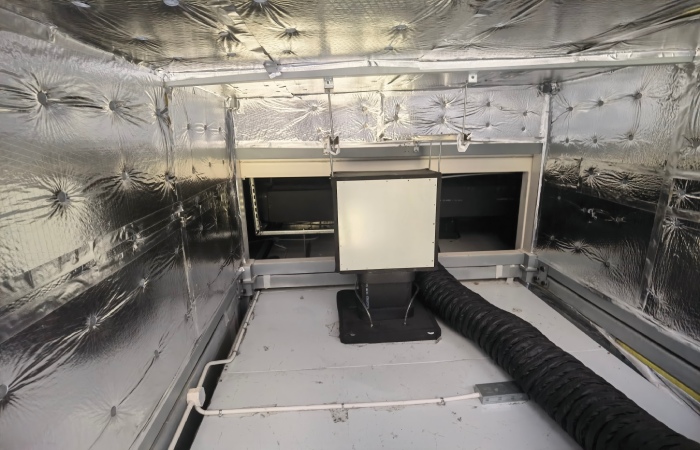

ISO 클래스 및 ACH 제어를 위한 모듈식 깨끗한 실험실 천장 Diffuser 및 Transfer Interface
천장 및 전송 인터페이스. 공기 공급, 반환 경로, 통과 위치 및 압력 표시는 일상 작동 중에 보이고 사용할 수 있어야합니다.

HVAC 및 서비스 액세스

HVAC 접근은 깨끗한 지역을 방해하지 않고 계획되어야합니다.

모듈형 청소 연구소는 소형이므로 HVAC 서비스 전략이 중요합니다.필터, 팬, 필터, 필터, 필필터, 필필터, 필필필터, 필필터, 팬, 필필터, 필필터 필터, 필터 필터, 팬, 필터, 필터 필터, 필필터, 필필터, 필필터, 모든 서비스 작업이 생산 실을 열어야 한다면 깨끗한 실험실은 자격을 유지하기 어려울 것입니다.

ISO 14644-4 클린룸 설계, 건설 및 시작을 다루고 있습니다.모듈형 깨끗한 실험실에서, 이것은 천장, 서비스 구간 및 방 기기기류 균형화, 압력 검사 및 필터 교체가 제어된 순서로 일어날 수 있도록 공기 흐름 균형을 조정해야한다는 것을 의미합니다.

설계는 또한 누출을 보상하기 위해 과대한 공기 흐름을 피해야합니다.단단한 패널, 밀폐된 침투, 통제 문 및 명확한 반환 경로는 보통 더 높은 ACH로 모든 문제를 해결하려는 것보다 더 나은 안정성을 제공합니다.

ACH 및 압력 제어를 위한 모듈식 깨끗한 실험실 HVAC 서비스 구간
서비스 구간 액세스. 모듈형 청결 연구소는 가능한 경우 기술 유지 보수 액세스를 청결 생산 활동과 분리해야 합니다.

품질 시스템 컨텍스트

청소한 실험실 레이아웃은 장치 품질 시스템에서 방어하기 쉬워야합니다.

미국에서 FDA 규제 기기의 경우, FDA 품질 관리 시스템 규정 2026년 2월 2일에 발효되었으며 ISO 13485:2016 Reference로.이것은 모든 의료 기기 청소 연구소가 동일한 ISO 클래스를 가지고 있다는 것을 의미하지는 않지만, 문서화된 생산 통제 및 위험 기반 품질 결정을 더 중요하게 합니다.

검증 준비 된 모듈식 청결 실험실 패키지에는 방 레이아웃, ISO 클래스 목표, 점유 상태, 공기 처리 개념, 압력 지도, 재료 흐름, 청소 방법, 모니터링 위치, 서비스 액세스, 패널 및 천장 도면, 문 스케줄, 장비 레이아웃 및 설치 검사 기

의료기기 제조업체에게는 이러한 기록이 시설 설계를 프로세스 검증, 환경 모니터링, 변경 제어 및 공급자 문서에 연결하는 데 도움이 됩니다.

기술 사실 확인

이 기사에서 사용된 소스 지원 된 사실

사용된 사실 출처 깨끗한 실험실 의미
클린룸 클래스는 ACH 뿐만 아니라 공기 입자 농도를 기반으로 합니다. ISO 14644-1 ISO 클래스 계획은 정의된 상태에서 입자 검증을 포함해야합니다.
클린룸 테스트는 공기 흐름, 압력 차이와 설치된 필터 누출 방법을 포함할 수 있습니다. ISO 14644-3 모듈 연구소는 접근가능한 테스트 및 서비스 포인트를 필요로 합니다.
클린룸 설계, 건설 및 시작은 함께 고려되어야합니다. ISO 14644-4 천장, HVAC 접근, 벽 패널 및 문은 제조 전에 조정되어야합니다.
ISO 13485 의료 기기에 대한 품질 관리 시스템 표준입니다. ISO 13485:2016 깨끗한 실험실 결정은 장치 QMS 레코드를 지원하는 방식으로 문서화되어야합니다.
FDA의 QMSR는 2026년 2월 2일에 발효되었으며 ISO 13485:2016 Reference로. FDA QMSR는 의료기기 청소 실험실은 통제된 생산 조건에 대한 명확한 증거를 보존해야합니다.

참조 표준

참조 표준 및 공개 액세스 노트

  • ISO 14644-1 : 입자 농도에 따라 클린룸 공기 청결도 분류를 위한 공식 ISO 페이지.
  • ISO 14644-3 : 클린룸 테스트 방법에 대한 공식 ISO 페이지.
  • ISO 14644-4 : 클린룸 설계, 건설 및 시작을 위한 공식 ISO 페이지.
  • ISO 13485:2016 : 의료기기 품질 관리 시스템에 대한 공식 ISO 페이지.
  • FDA QMSR는 : 품질 관리 시스템 규정의 공식 FDA 페이지.전체 ISO 텍스트는 구매 또는 승인 액세스가 필요할 수 있습니다.

FAQ는

의료기기 제조에 대한 모듈형 클린 연구소 FAQ

의료기기 청소 실험실은 어떤 ISO 클래스를 필요로 합니까?

모든 장치에 대한 단일 ISO 클래스는 없습니다.필요한 클래스는 제품 노출, 입자 감도, 살균 전략, 공정 위험, 규제 기대와 제조업체의 품질 시스템에 따라 달라집니다.

ACH는 모듈형 청결 실험실이 청결하다는 것을 증명할 수 있습니까?

아니요. ACH는 공기 흐름 설계 입력입니다.클린룸 성능은 입자 결과, 공기 흐름 행동, 필터 설치 품질, 반환 경로, 압력 제어 및 운영 규칙에 따라 확인해야합니다.

컴팩트 클린 라브에 어떤 영역을 포함해야 합니까?

공통 지역에는 입구 또는 가운딩, 재료 이동, 깨끗한 저장, 조립, 검사, 포장 지원, 폐기물 출구 및 서비스 액세스가 포함됩니다.정확한 구역화는 장치 프로세스 위험을 따라야 합니다.

컨테이너화된 실험실은 의료기기 품질 기록을 지원할 수 있습니까?

예, 레이아웃, ISO 클래스, 공기 흐름 개념, 재료, 서비스 액세스, 청소 방법, 모니터링 위치 및 설치 검사가 장치 품질 시스템에 충분히 명확하게 문서화되어 있다면.

원클린 엔지니어링 노트

증거와 워크플로우 주위에 모듈 연구소를 설계

모듈형 클린 라브는 의료기기 제조업체가 제어 용량을 빠르게 추가하는 데 도움이 될 수 있지만 가치는 초기 엔지니어링 결정에 달려 있습니다.ISO 클래스, ACH, 깨끗한 지역, 압력 제어, 패널 인터페이스, 문, 통과 및 HVAC 액세스는 제조 전에 고정되어야 하고 설치 후에 확인됩니다.
