제약 클린룸 벽 패널 디자인: 화학 저항성, 플러시 조인트 및 미생물 위험 통제
기술 설계 가이드 제약 클린룸 벽 시스템
제약 클린룸 벽 패널 디자인: 화학 저항성, 플러시 조인트 및 미생물 위험 통제
제약 클린룸 벽 패널은 색깔이나 패널 두께로 선택되지 않습니다.벽 시스템은 청소 화학을 살아남아야 하고, 입자 입입자를 제한하고, 미생물 항구를 줄이고, 압력 경계를 보호하고, 문, 창문 및 유틸리티 침투를 수년 동안 청소할 수 있도록 유지해야합니다.
약제 클린룸 벽 패널 화학 저항 벽 패널 클린룸 문 인터페이스 GMP 모듈식 클린룸
| 화학패널을 청소제와 노출 시간에 맞추십시오. | 플러시 조인트제어 균열, 레지 및 노출 된 fasteners. | 인터페이스문, 창문, 통행 상자 및 유틸리티를 밀어 보세요. | 위험오염 제어 및 검사를 지원합니다. |
제약 시설에서 클린룸 벽은 건축적 표면과 오염 제어 경계입니다.공정 방을 분리하고 압력 카스케이드를 지원하고 반복적으로 지우는 것을 수신하고 관찰 창을 운반하고 카트, 가운 흐름 및 유지 보수 액세스의 남용을 흡수합니다.
재료 선택
화학 저항성은 실제 청소 프로그램과 일치해야합니다.
화학 내성으로 설명된 벽 패널은 모든 제약 방에 자동으로 적합하지 않습니다.올바른 검토는 청소 및 소독 매트릭스로 시작됩니다. 알코올, 과산화수소, 네 번째 암모정정정화합물, 살살정정정정제, 살정정정제, 하염산산산산염, 산성 세제, 알칼리성 세제, 접촉 시간, 정연 정기 주파수 및 잔류물 행동.
코팅된 강철, HPL, 스테인리스 스틸 또는 기타 클린룸 벽 마무리의 경우 중요한 실패 모드는 색깔 변화, 분포, 광택의 손실, 연화, 가장자리 코코코팅, 부식, 디라미네이션 및 실랜트 분해를 포함합니다. ASTM D543 화학 시약에 대한 플라스틱 재료 저항을 평가하기 위해 일반적으로 참조되는 동안, ASTM D1308 화학 물질이 투명하고 색소를 가진 유기 마무리에 미치는 영향을 해결합니다.이러한 표준은 프로젝트 특정 수락 기준을 대체하지 않지만 구매자가 광범위한 주장에 의존하는 대신 테스트 증거를 요청하는 데 도움이 됩니다.
따라서 원클린 벽 패널 선택은 사용자의 청소 SOP, 방 분류, 미생물 통제 목표, 충격 위험 및 예상 수명주기에 따라 검토해야합니다.낮은 청소 유틸리티 복도에서 잘 작동하는 패널은 세척, 소독 또는 살균 지원 프로세스 옆에 올바른 마무리가 되지 않을 수 있습니다.
디자인 체크리스트
벽 패널 사양은 패널 코어 보다 더 많은 것을 제어해야합니다.
| 디자인 포인트 | 기술적 위험 | 권장 제어 |
|---|---|---|
| 표면 끝 | 잔류물 보존, 입자 버리기 또는 청소 손상. | 청소제와 청소 방법에 대해 코팅, HPL 또는 스테인리스 마무리를 검토하십시오. |
| 공동 기하학 | 균열은 잔류물과 미생물을 수집할 수 있습니다. | 플러시 조인트, 호환 가능한 밀플플 및 청소 가능한 프로필을 사용하십시오. |
| 문 및 창문 프레임 | 간격, 레지 및 가스켓 손상은 청소 및 압력 제어를 약화합니다. | 좌표 프레임 깊이, 실란트 라인, 유리 적합성 및 검사 접근. |
| 유틸리티 침투 | 폐쇄되지 않은 침투는 클린룸 경계를 깨뜨립니다. | 설치 전에 문서 소매, 에스케이션, 가스설설설 및 실랜트. |

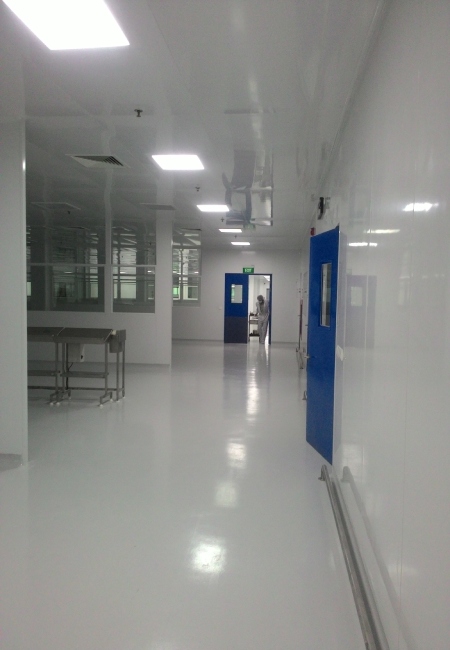

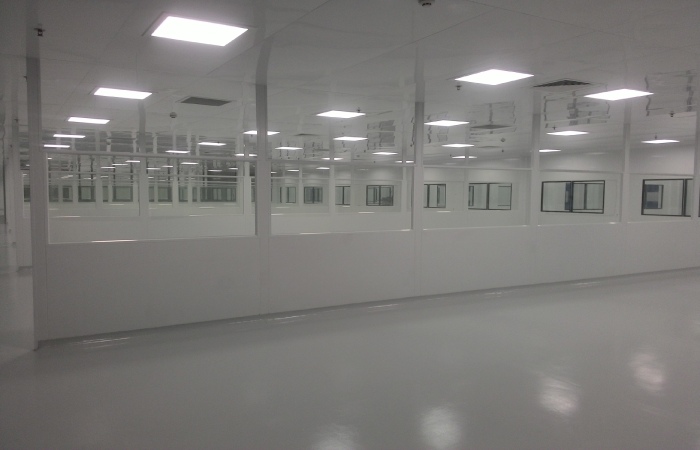

플러시 공동 전략
플러시 조인트는 구축 가능하고 검사 가능한 경우에만 미생물 항구를 줄입니다.
청소 후 잔류물이 남을 수 있는 가장자리와 그림자 간격을 줄일 수 있기 때문에 플러시 클린룸 조인트는 유용합니다.그러나 그림에 대한 세부 사항은 충분하지 않습니다.설치자는 패널을 정렬시키고 호환 가능한 실랜트를 적용하고 완료된 표면을 보호하고 반복적인 청소 후 시각적으로 검사할 수 있는 조인트를 남길 수 있어야합니다.
EU GMP 부록 1 무균 제조를 위한 오염 제어 전략, 시설 설계 및 클린룸 자격을 강조합니다. 지원 영역에서도 동일한 엔지니어링 논리가 적용됩니다. 표면은 부드럽고 청소 가능하며 의도된 오염 제어 접근 방식과 호환되어야합니다.
벽 패널의 경우, 이것은 가능한 경우 깨끗한 지역에서 노출 된 fasteners를 피하고, 실리콘 또는 실란트 비드 품질을 제어하고, 코브 베이스 또는 호환 가능한 바닥에서 벽 세부 사항을 사용하고, 패널 가장자리에 선반을 만들지 않는 트림을 선택하는 것을 의미합니다.

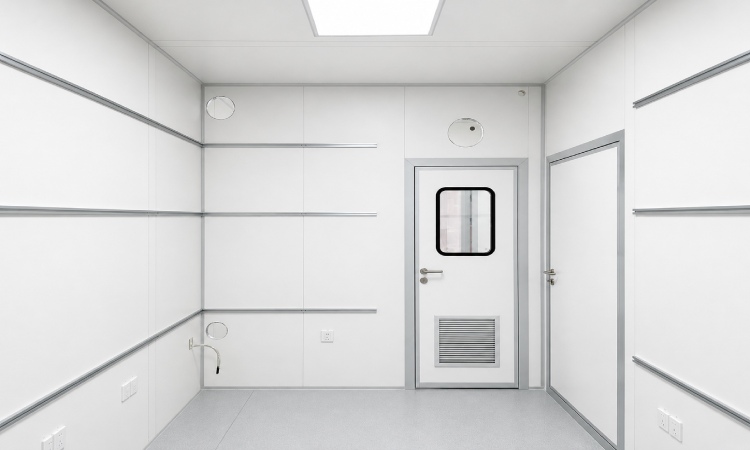

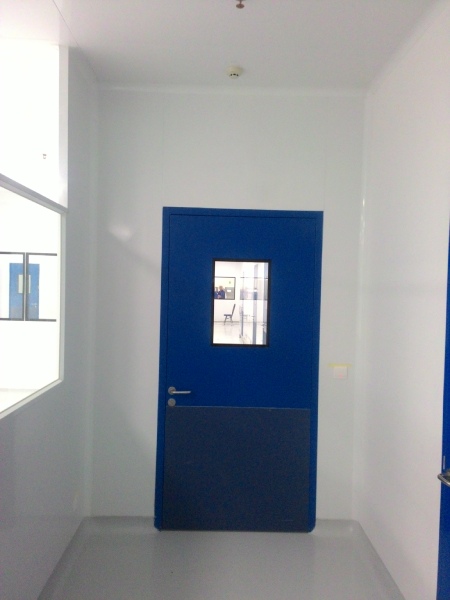

인터페이스 및 침투
대부분의 벽 패널 실패는 패널의 중간에 아닌 인터페이스에서 발생합니다.
큰 벽 패널 표면은 보통 청소하기 쉽습니다.실제 위험은 문 프레임, 관찰 창문, 패스 박스, 리터 그릴, 소켓, 파이프 슬리브, 압력 튜브, 화재 장치, 데이터 포트 및 패널에서 천장 전환에 집중됩니다.각 침투는 현장 작업 전에 조정되지 않으면 입자 원천, 잔류물 주머니 또는 누출 경로가 될 수 있습니다.
ISO 14644-4 클린룸 설계, 건설 및 시작에 대한 지침을 제공합니다.벽 시스템의 경우 실용적인 결과는 방 경계와 설치 된 서비스를 함께 검토해야한다는 것입니다.늦게 추가된 소켓이나 파이프 경로는 잘 설계된 패널 패키지의 청결성 논리를 손상시킬 수 있습니다.
원클린 프로젝트 검토에는 침투 스케줄, 프레임 그림, 가스켓/실랜트 호환성, 서비스 액세스 및 교체 전략이 포함되어야 합니다.클린룸 벽 세부 사항은 또한 유지 보수 가능성을 유지해야합니다. 센서, 그릴 또는 패스 스루를 서비스해야하는 경우, 작업은 자격을 받은 후 벽 표면을 절단해야하지 않습니다.
자격 준비
벽 패널 디자인은 청소 검증 및 방 검증을 지원해야합니다.
ISO 14644-1 공기 입자 농도에 따라 클린룸을 분류하지만 ISO 14644-3 클린룸 성능에 대한 테스트 방법을 포함합니다.벽 패널은 이러한 표준에 따라 직접 분류되지 않지만 벽 마무리, 누출 제어 및 설치 된 인터페이스는 입자 생성, 압력 차이와 회복 행동에 영향을 미칠 수 있습니다.
약제 사용에 대한 문서화는 중요합니다.벽 시스템 패키지는 재료 데이터, 패널 레이아웃, 공동 세부사항, 표면 마무리, 핵심 유형, 문 및 창 인터페이스 도면, 실란트 데이터, 청소 호환성 증거 및 설치 검사 기록을 제공해야합니다.이 기록은 품질 팀이 설계 자격, 설치 자격 및 지속적인 청소 통제를 연결하는 데 도움이 됩니다.
강력한 사양은 프로젝트가 테스트 방법, 수용 기준 및 관련 사용 조건을 정의하지 않는 한 "청소하기 쉬운" 또는 "항 박테리아 패널"과 같은 모호한 문장을 피합니다.
기술 사실 확인
이 기사에서 사용된 소스 지원 된 사실
| 사용된 사실 | 출처 | 벽 패널 의미 |
|---|---|---|
| 클린룸 분류는 공기 입자 농도를 기반으로 합니다. | ISO 14644-1 | 벽 시스템은 입자 버리기를 최소화하고 방 검증을 지원해야합니다. |
| 클린룸 테스트 방법에는 압력 차이와 공기 흐름 관련 검사가 포함됩니다. | ISO 14644-3 | 패널 조인트, 문 및 침투는 압력 경계를 보호해야합니다. |
| 클린룸 설계 및 시작은 통합 프로세스로 처리되어야 합니다. | ISO 14644-4 | 벽 패널 레이아웃에는 문, 창문, 서비스 및 검사 지점이 포함되어야합니다. |
| 화학 저항성은 정의된 시험 방법과 조건에 의해 지원되어야합니다. | ASTM D543 그리고 ASTM D1308 | 패널 마무리는 시설의 실제 청소 화학과 일치해야합니다. |
| GMP 살균 제조 지침은 오염 관리 전략을 강조합니다. | EU GMP 부록 1 | 벽 표면, 관절 및 인터페이스는 청소 및 미생물 위험 통제를 지원해야합니다. |
참조 표준
참조 표준 및 공개 액세스 노트
- ISO 14644-1 : 입자 농도에 따라 클린룸 공기 청결도 분류를 위한 공식 ISO 페이지.
- ISO 14644-3 : 클린룸 테스트 방법에 대한 공식 ISO 페이지.
- ISO 14644-4 : 클린룸 설계, 건설 및 시작을 위한 공식 ISO 페이지.
- ASTM D543 : 화학 시약에 대한 플라스틱의 저항성을 평가하는 공식 ASTM 페이지.
- ASTM D1308공식 ASTM 페이지는 투명하고 색소를 가진 유기 마무리에 대한 화학적 효과를 제공합니다.
- EU GMP 부록 1유럽 연방위원회(European Commission)의 공식 PDF for the manufacture of sterile medicinal products.전체 ISO 및 ASTM 표준 텍스트는 구매 또는 승인 액세스가 필요할 수 있습니다.
FAQ는
제약 클린룸 벽 패널 FAQ
무엇이 클린룸 벽 패널을 화학 내성으로 만드는가?
화학 저항성은 표면과 가장자리가 실제 청소제, 농도, 접촉 시간 및 수수수용할 수 없는 화화화학적 저항성을 허용할 수 없는 화학화학적 저항성을 의미합니다.
제약 클린룸에서 플러시 조인트가 중요한 이유는 무엇입니까?
청소 후 잔류물과 미생물이 남을 수 있는 가장자리와 격차를 줄입니다.또한 실랜트 라인과 패널 정렬을 제어할 때 시각적 검사를 쉽게 합니다.
벽 패널은 직접 분류되어 있습니다 ISO 14644?
아니야 ISO 14644 클린룸 공기 청결성을 분류하고 클린룸 테스트 방법을 제공합니다.벽 패널은 입자 생성, 누출 및 청소 위험을 줄이면서 간접적으로 분류를 지원합니다.
GMP 벽 패널에 대해 어떤 문서를 요청해야 합니까?
재료 사양, 패널 레이아웃 도면, 조인트 세부사항, 문 및 창문 인터페이스 도면, 실란트 데이터, 청소 호환성 증거, 설치 검사 기록 및 유지 보수 지침을 요청하십시오.
원클린 엔지니어링 노트
패널 표면뿐만 아니라 전체 벽 시스템을 지정하십시오.
신뢰할 수 있는 제약 벽 패키지는 재료 선택, 플러쉬 조인트 세부 사항, 호환 가능한 실랜트, 문 및 창문 조정, 압력 경계 제어 및 검사 준비 된 문서를 결합합니다.여기서 클린룸 벽이 단순한 파티션 대신 오염 제어 전략의 일부가 됩니다.
유용한 Wonclean 참조: 클린룸 벽 시스템, 클린룸 샌드위치 패널, 클린룸 문, 모듈식 클린룸, 연락처 Wonclean.
