제약품을 위한 GMP 모듈식 클린룸 디자인: ISO 7/8, 압력 차이와 검증 준비

기술 설계 가이드 Pharma GMP 클린룸

제약품을 위한 GMP 모듈 클린룸 디자인: ISO 7/8압력 차이와 검증 준비

제약 생산을 위한 GMP 모듈식 클린룸은 목표를 달성하는 것보다 더 많은 것을 해야합니다. ISO 7 또는 ISO 8 입자 클래스.오염 제어 전략, 압력 차이, 인력 및 재료 흐름, 청소 가능한 표면, 접근 모니터링 및 설계부터 자격까지 문서화된 검증을 지원해야합니다.

GMP 모듈식 클린룸 ISO 7 클린룸 제약 클린룸 청소 가능한 벽 패널

ISO 7/8입자를 정의된 작동 상태에서 분류합니다. 압력문서화된 카스케이드로 깨끗한 지역을 보호합니다. CCS는오염 관리 전략을 지원합니다. 검증DQ, IQ 및 OQ 증거를 일찍 준비하십시오.

제약 시설에서 모듈형 클린룸 설계는 속도와 증거를 균형화해야합니다.공장 내장 또는 모듈화된 공공장은 표면, 조인트, 에어로크, 문, HVAC 인터페이스 및 모니터링 포인트가 GMP 기대에 따라 문서화되고 검증될 수 있을 때만 가치가 있습니다.

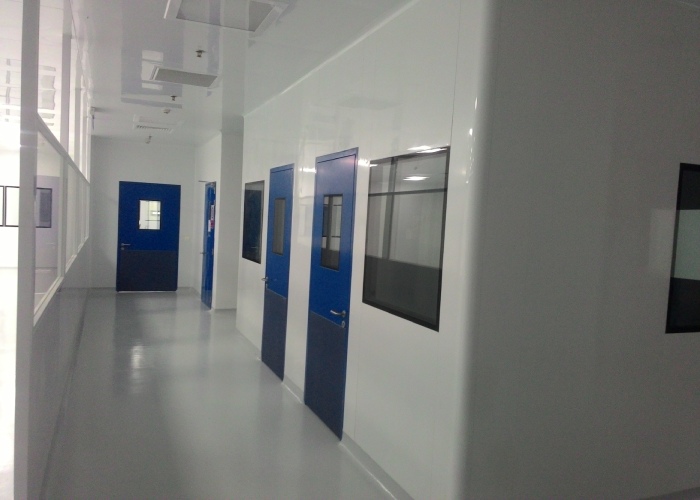

파란색 클린룸 문과 압력 구역 레이아웃이 있는 GMP 제약 클린룸 복도
GMP 복도와 방 인터페이스. 문, 창문 및 천장 반환은 압력 차이와 청소 가능한 방 경계를 지원해야합니다.

GMP 설계 논리

오염 제어 시작, 방 클래스만 아니라

제약 클린룸은 공정 위험: 개방된 제품 노출, 미생물 위험, 인력 개입, 재료 이동, 청소 주파수, 장비 유지 보수 및 환경 모니터링을 기준으로 설계되어야합니다. ISO 7 또는 ISO 8 목표는 중요하지만 오염 관리 그림의 한 부분일 뿐입니다.

EU GMP 부록 1 무생 제품 제조에 대한 오염 제어 전략을 강조합니다. 방이 A / B급이 아닌 경우에도 모듈식 클린룸 청소는 청소 가능한 구조, 압력 제어 및 정의된 흐름을 통해 오염 경로를 제어하는 데 도움이되어야합니다.

따라서 원클린 모듈식 클린룸 프로젝트는 생산이 시작되기 전에 사용자 요구 사양, 프로세스 흐름 도표, HVAC 구역, 패널 높이, 문 인터로크 및 자격 문서를 통해 검토해야합니다.

ISO 7/8 및 압력

ISO 7/8 방은 여전히 ​​실제 압력 차이가 전략이 필요합니다.

ISO 14644-1 공기 입자 농도에 따라 클린룸을 분류합니다.GMP 시설에서 동일한 방에서는 제품 보호, 교차 오염 위험, 인원 이동 및 재료 이동을 반영하는 방어가능한 압력 차별 전략이 필요합니다.

모듈식 모듈벽 패널, 문, 창문 및 침투가 반복될 수 있기 때문에 압력 제어를 쉽게 할 수 있습니다.그러나 설계는 통제되지 않은 누출을 피해야합니다.문 간격, 통행 밀문문, 천장 반환 및 유틸리티 침투는 압력 카스케이드를 약화시킬 수 있습니다.

GMP 모듈식 클린룸에 대한 검증 준비된 설계 검사.
디자인 항목 GMP 위험 준비할 증거
압력 카스케이드 교차 오염 또는 제품 보호 손실. 방 압력 지도, 경보 논리 및 균형 보고서.
에어로크 순서 인원 또는 재료 흐름은 통제 지점을 우회할 수 있습니다. 문 연결 논리 및 운영 SOP.
청소 가능한 표면 잔류물, 미생물 항구 또는 청소 실패. 재료 기록, 실란트 데이터 및 청소 호환성 검토.
액세스 모니터링 불완전한 환경 또는 압력 기록 센서 위치 계획, 교정 목록 및 유지 보수 액세스 경로.

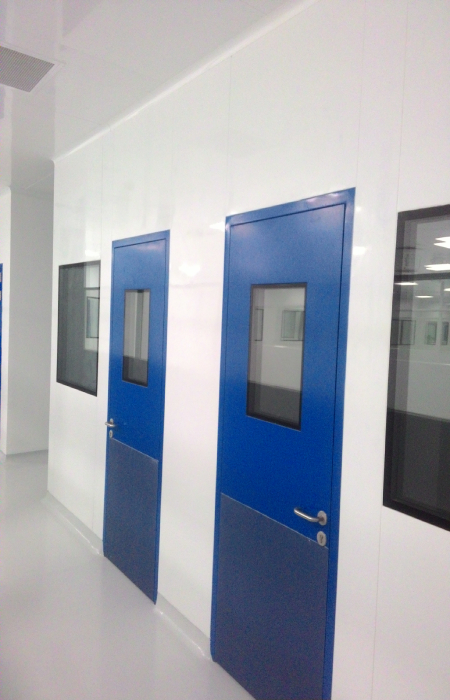

GMP 모듈식 클린룸 문 및 압력 차별 제어를 위한 에어로크 인터페이스
문과 공기 잠금 인터페이스. 압력 차이는 밀봉, 인터로크, 문 행동 및 사용자 절차에 따라 달라집니다.

청소 가능한 청소

벽, 천장 및 문 세부사항은 청소 및 검사를 지원해야합니다

모듈형 제약 클린룸은 가장자리, 노출 된 fasteners, 거친 trims 및 통제되지 않은 간격을 줄여야합니다.벽 패널, 천장 패널, 뷰 창문 및 문 프레임은 지우기, 가시성, 충격 위험 및 청소제와 호환성을 위해 선택해야합니다.

방이 어디에 있는지 ISO 7 또는 ISO 8 지원 영역, 청소성은 여전히 중요합니다.이러한 영역은 고급 프로세스를 공급하고, 구성 요소를 보유하고, 지원 가운 또는 장비 단계를 포함할 수 있습니다.지원 영역이 입자를 지지우거나 잔류물을 유지하면 상류 오염 제어가 더 어려워집니다.

FDA 无菌 가공 지침은 클린룸 설계 및 통제가 살균 약물 제조에 대한 CGMP 기대의 일부라고 지적합니다. 정확한 수락 기준은 시설의 공정 위험 평가, 규제 시장 및 품질 시스템에서 나오어야합니다.

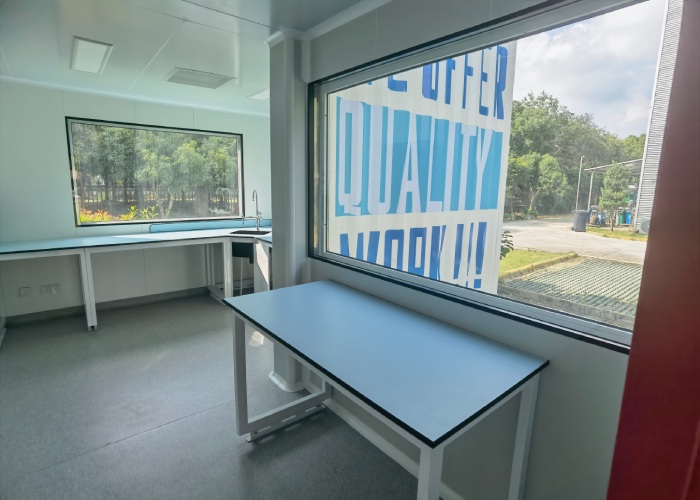

창문 공정 실과 청소 가능한 벽 패널을 가진 제약 모듈 클린룸
창문 클린룸 경계. 유리, 벽 패널 및 천장 인터페이스는 청소, 관찰 및 자격을 위해 설계되어야합니다.

검증 준비

설치 전에 검증 준비가 시작됩니다.

GMP 모듈식 클린룸은 자격 증거를 고려하고 설계 단계를 떠나야합니다.일반적인 문서에는 URS 추적 가능성, 설계 검토, 재료 사양, 레이아웃 도면, HVAC 구역 분류, 필터 스케줄, 압력 설정 지점 지도, 방 데이터 시트, 교정 목록 및 건설 검사 계획이 포함됩니다.

시작 중에, ISO 14644-3 시험 방법은 공기 흐름 양, 압력 차이, 회복 및 설치 된 필터 누출과 같은 클린룸 검증을 지원할 수 있습니다.GMP 자격은 현장 절차, 기록, 편차 처리 및 수락 기준을 추가합니다.

모듈식 설계는 중요한 서비스를 숨기지 않아야 합니다.담퍼, 센서, 필터, 인터로크 및 압력 튜브의 유지 보수 액세스는 청소 가능한 마무리를 손상시키지 않고 계획되어야합니다.

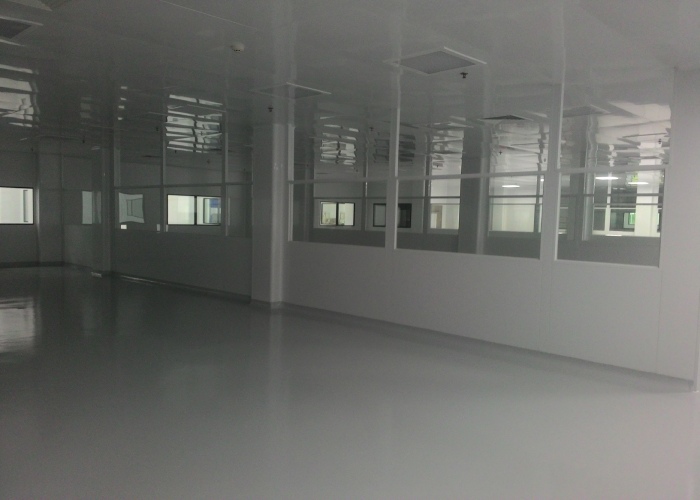

청소 가능한 작업 표면과 HVAC 천장 Diffuser 가진 모듈식 클린룸 실험실 내부
모듈형 클린룸 인테리어. 가구, 창문, Diffuser 및 서비스 침투는 검증 준비 된 레이아웃 기록에 포함되어야합니다.

기술 사실 확인

이 기사에서 사용된 소스 지원 된 사실

사용된 사실 출처 설계 의미
클린룸 분류는 공기 입자 농도를 기반으로 합니다. ISO 14644-1 ISO 7/8 목표는 공기 흐름 추정뿐만 아니라 입자 검증이 필요합니다.
클린룸 테스트 방법에는 공기 흐름 및 압력 차이 테스트가 포함됩니다. ISO 14644-3 모듈형 방에는 측정 가능한 압력과 공기 흐름 액세스 포인트가 필요합니다.
살균 제조 지침은 오염 관리 전략을 강조합니다. EU GMP 부록 1 방 배치, 흐름 및 청소는 건설 속도뿐만 아니라 CCS를 지원해야합니다.
无菌 제조 지침은 클린룸 제어를 CGMP 기대와 연결합니다. FDA 无菌 가공 지침 HVAC, 인력, 청소 및 모니터링은 규제 된 사용을 위해 문서화되어야합니다.

참조 표준

참조 표준 및 공개 액세스 노트

  • ISO 14644-1입자 농도에 따라 공기 청결성 분류를 위한 공식 ISO 페이지.
  • ISO 14644-3 : 클린룸 테스트 방법에 대한 공식 ISO 페이지.
  • ISO 14644-4 : 클린룸 설계, 건설 및 시작을 위한 공식 ISO 페이지.
  • EU GMP 부록 1유럽 연방위원회(European Commission)의 공식 PDF for the manufacture of sterile medicinal products.
  • FDA 无菌 가공 지침공식 FDA 지침 페이지완전한 규제 해석은 시설 품질 팀과 확인해야합니다.

FAQ는

GMP 모듈 클린룸 FAQ

이는 ISO 7 또는 ISO 8 GMP 준수에 충분합니까?

아니요. ISO 클래스는 하나의 성능 요구 사항입니다.GMP 준수는 또한 오염 관리 전략, 절차, 모니터링, 인력 흐름, 청소, 유지 보수 및 자격 기록에 달려 있습니다.

GMP 클린룸은 어떤 압력 차이를 사용해야 합니까?

모든 프로세스에 맞는 보편적인 가치는 없습니다.압력 카스케이드는 제품 보호, 오염 위험, 위험 재료, 인력/재료 경로 및 지역 GMP 기대에 따라 정의되어야합니다.

모듈형 클린룸은 전통적인 클린룸처럼 검증될 수 있습니까?

예, 설계, 재료, 설치 및 시험 기록이 제대로 준비되어 있다면.모듈형 구조는 문서화 및 검사 지점을 일찍 계획할 때 검증을 지원할 수 있습니다.

GMP 모듈 클린룸을 주문하기 전에 검토해야 할 것은 무엇입니까?

URS, 방 분류, 압력 지도, 인력 및 재료 흐름, HVAC 구역, 청소 가능한 표면, 모니터링 포인트, 유지 보수 액세스, 청소제 및 자격 수락 기준을 검토하십시오.

원클린 엔지니어링 노트

GMP 증거 주위에 모듈 방을 구축

GMP 모듈식 클린룸은 배달 후 설계 의도를 다시 작성하지 않고 설치를 검사, 테스트, 청소 및 유지 관리할 수 있도록 설계되어야합니다.이것은 클린룸 이이이벤블로, HVAC, 유틸리티, 유틸리티, 검증 및 품질 팀 사이의 조기 조정이 필요합니다.

유용한 Wonclean 참조: 모듈식 클린룸, 클린룸 벽 시스템, 클린룸 문, 연락처 Wonclean.
