반도체 클린룸 천장 시스템 선택: T-바 천장, FFU 커버지 및 ISO 청결 제어
반도체 클린룸에서 천장은 공기 배달 플랫폼, 서비스 레이어 및 FFU, 필터, 조명, 액세스 패널 및 모니터링 포인트의 구조적 인터페이스입니다.따라서 T-바 천장 시스템은 ISO 청결성 목표, FFU 커버지, 누출 제어 및 유지 보수 액세스, 프로필 차원뿐만 아니라 선택해야합니다.
| 그리드FFU, 조명, 패널 및 액세스 로드를 운반합니다. | 범위공기 흐름 패턴을 ISO 클래스와 열 부하에 일치하십시오. | 밀봉필터 및 천장 조인트에서 바이패스 누출을 제어합니다. | 서비스안전한 필터, FFU, 케이블 및 조명 유지보수 활성화. |
잘못된 천장 선택은 클린룸을 비싸게 만들고 유지하기 위해 고통스럽게 만들 수 있습니다.FFU 밀도는 계획에서 충분히 보일 수 있지만 천장 그리드가 회전되고, 필터를 변경하기 어렵고, 가스켓 세부 사항이 누출되거나 반환이 잘 배치되지 않으면 방은 ISO 분류 및 복구 기대를 충족시키기 위해 어려워할 수 있습니다.
선택 논리
ISO 목표로 시작한 다음 공기 흐름 주위에 천장을 구축하십시오.
ISO 14644-1 공기 입자 청결성 클래스를 정의하지만 하나의 천장 구조를 규정하지 않습니다.천장 디자이너는 대상 클래스를 공기 공급 전략, 필터 위치, 반환 공기 경로, 복구 기대 및 유지 보수 액세스로 번역해야합니다.
반도체 방의 경우 천장 설계는 도구 열, 장비 높이, 공정 민감성, AMC 전략, 정적 제어 요구 사항 및 천장 이상의 서비스 트래픽을 고려해야합니다.작은 측정 실험실을 위해 작동하는 천장은 종종 필터 서비스와 엄격한 압력 제어를 가진 밀밀한 공정 베이에 부적합할 수 있습니다.
FFU 범위
FFU 커버리지는 마케팅 비율이 아닌 성능 결정입니다.
FFU 범위는 종종 천장 면적의 비율으로 논의되지만 유용한 질문은 깨끗한 공기가 위험 위치에 도달하고 단회로 없이 돌아오는지 여부입니다.FFU가 도구로부터 멀리 클러스터되고, 장비에 의해 차단되고, 잘 밀높된 빈 패널과 혼합되거나 반환과 균형을 잡지 않으면 높은 커버지 수는 여전히 나쁜 성능을 가질 수 있습니다.
프로젝트 팀은 공기 속도 목표, 필터 모듈 크기, 제어 영역, 冗余, 에너지 전략 및 필터 교체 순서를 정의해야합니다.입자에 민감한 반도체 공간의 경우 HEPA 또는 ULPA 필터 클래스 및 문서는 다음과 같은 인정된 필터 프레임워크와 일치해야합니다. ISO 29463-1.
| 결정 | 왜 중요하다 | 실용적인 체크 |
|---|---|---|
| FFU 밀도 | 공급량, 회복 및 지역 청결성을 제어합니다. | 위험 지역, 열 부하 및 반환 기하학을 비교하십시오. |
| 그리드 로드 등급 | 필터 모듈 주변의 deflection 및 seal 스트레스를 방지합니다. | FFU, 필터, 조명 및 액세스 부하를 확인합니다. |
| 빈 패널과 조명 | 공기 흐름을 방해하거나 누출 경로를 만들 수 있습니다. | 공기 흐름 시뮬레이션이나 위험 검토를 통해 패널 스케줄을 조정합니다. |
| 서비스 액세스 | 필터 변경은 오염 사건이 될 수 있습니다. | 방 측 또는 서비스 측 교체 경로를 정의합니다. |
T-Bar 시스템

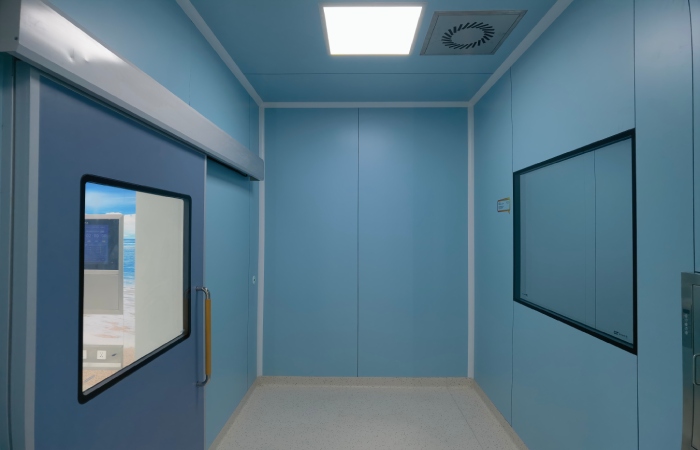

반도체 T-바 천장은 부하, 밀봉 및 정렬을 제어해야합니다.

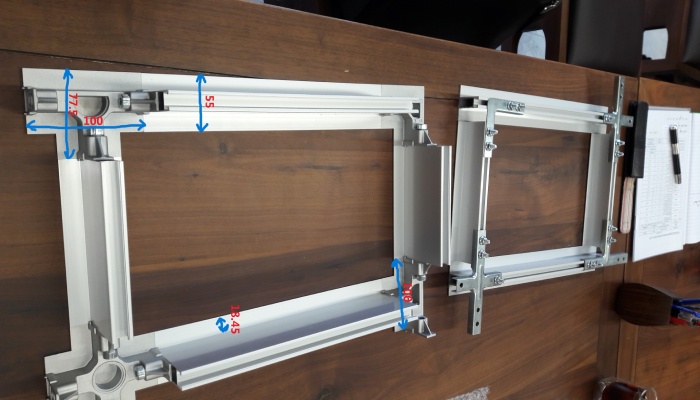

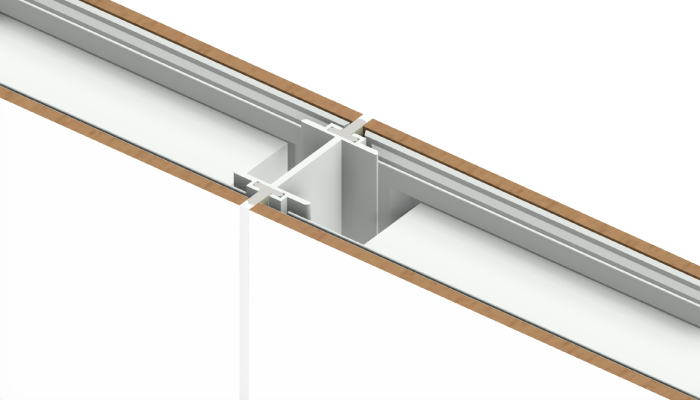

클린룸을 위한 T-바 천장 그리드는 반복 가능한 모듈 치수, 단단한 지원, 청소 가능한 표면 및 FFU 및 빈 패널에 대한 가스켓 호환 가능한 좌석을 제공해야합니다.알루미늄 시스템은 경량 구조와 내식성을 결합하기 때문에 널리 사용되지만 연결 세부사항, 중단 간격 및 레벨링 방법은 설치 및 유지 보수 중에 그리드가 안정적이지 않는지 결정합니다.

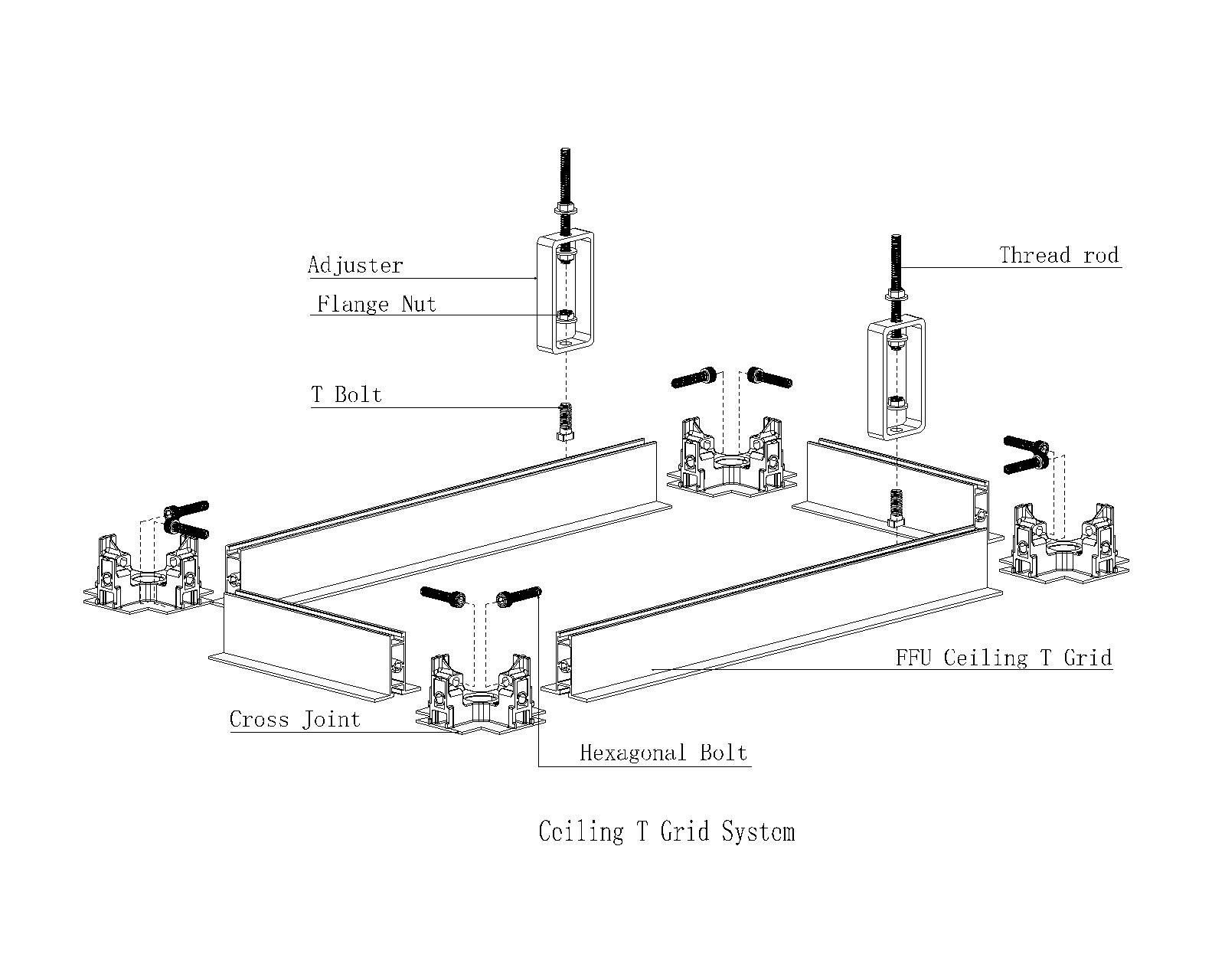

천장은 완전한 조립으로 검토되어야합니다: 그리드 프로필, 크로스 커그그그레이터, 서스천천장, M10 규제 또는 레벨링 구성 요소, 벽 인터페이스, 실란트, 필터 가스천천천천, 필터 가스켓, 조명, 빈 패널 및 액세스 패널.한 구성 요소가 遅게 변경되면 공기 흐름과 누출 성능이 변경될 수 있습니다.
- FFU, 조명 및 빈 패널을 주문하기 전에 모듈 크기를 확인하십시오.
- 결합된 FFU, 필터 및 서비스 로드에서 천장 deflection을 확인하십시오.
- 설치 후 검사 할 수 있는 가스켓 및 실링 세부 사항을 사용하십시오.
- 서비스 영역과 케이블 라우팅을 중요한 밀봉 인터페이스에서 멀리 유지하십시오.
자격
천장 설계는 분류 및 시험 방법을 예측해야합니다.
ISO 14644-3 운영 및 분류를 지원하는 클린룸 테스트 방법을 제공합니다.천장 시스템의 경우, 실용적인 검증은 설치된 필터 누출, 공기 흐름 양 또는 속도, 공기 압력 차이, 공기 흐름 방향 시각화, 복구 및 입자 농도 테스트를 포함할 수 있습니다.
따라서 천장 공급자는 도면, 모듈 스케줄, 필터 기록, 그리드 로드 정보, 설치 검사 양식 및 유지 보수 지침을 지원해야합니다.이 문서는 위임 팀이 방이 완전히 보이지 않고 설계된 대로 작동하는지 확인하는 데 도움이 됩니다.
에너지 및 운영
안정적인 청결은 통제되지 않은 에너지 사용을 필요로 하지 않아야 합니다.
더 많은 FFU가 항상 가장 좋은 답은 아닙니다.반도체 클린룸은 청결성 및 회복 요구 사항을 충족시키기 위해 충분한 공기 흐름이 필요하지만 과도한 공기 흐름은 팬 에너지, 소음, 필터 로딩 및 열 관리 문제를 증가시킵니다.FFU를 제어 영역으로 그룹화하면 공기 흐름 균형과 압력 카스케이드가 안정적으로 유지되는 경우 운영 유연성을 지원할 수 있습니다.
ISO 14644-16 클린룸과 관련된 통제 환경의 에너지 효율성을 해결합니다.실용적인 천장 선택에서는 클린룸 성능과 에너지 사용을 함께 고려하는 설계 프로세스를 지원합니다. 정확한 FFU 밀도, 효율적인 모터, 깨끗한 필터, 균형 잡은 수익 및 명확한 유지 보수 간격.
기술 사실 확인
이 기사에서 사용된 소스 지원 된 사실
| 사용된 사실 | 출처 | 설계 의미 |
|---|---|---|
| 클린룸 ISO 클래스는 공기 입자 농도를 기반으로 합니다. | ISO 14644-1 | 천장 및 FFU 설계는 필요한 입자 클래스를 지원해야합니다. |
| 클린룸 테스트 방법에는 공기 흐름, 압력 차이, 회복 및 필터 누출 검사가 포함됩니다. | ISO 14644-3 | 천장 레이아웃은 설치뿐만 아니라 검증을 위해 설계되어야합니다. |
| 고효율 공기 필터는 성능, 테스트 및 표시에 따라 분류됩니다. | ISO 29463-1 | FFU/필터 선택에는 문서화된 필터 클래스 및 누출 제어가 포함되어야 합니다. |
| 클린룸 에너지 효율성은 클린룸 운영의 일부로 고려되어야 합니다. | ISO 14644-16 | FFU 범위는 청결성, 회복, 압력 및 팬 에너지를 균형화해야합니다. |
참조 표준
참조 표준 및 공개 액세스 노트
- ISO 14644-1 : 입자 농도에 따라 클린룸 분류를 위한 공식 ISO 페이지.
- ISO 14644-3 : 클린룸 테스트 방법에 대한 공식 ISO 페이지.
- ISO 29463-1 : 고효율 공기 필터 분류 및 문서를 위한 공식 ISO 페이지.
- ISO 14644-16 : 클린룸에서 에너지 효율성을 위한 공식 ISO 페이지.전체 ISO 표준은 저작권이 있으며 구매 또는 승인 액세스가 필요할 수 있습니다.
FAQ는
자주 묻는 질문
반도체 클린룸의 T-바 천장은 무엇입니까?
반도체 클린룸에 필요한 FFU 범위는 얼마입니까?
천장 누출이 왜 중요합니까?
FFU는 방 측 또는 천장 위에서 서비스해야 합니까?
