반도체 공장용 클린룸 벽 패널 세부 사항: 실랜트, 침투, 창문 및 입자 누출 제어

기술 분석 반도체 클린룸 벽 패널

반도체 공장용 클린룸 벽 패널 세부 사항: 실랜트, 침투, 창문 및 입자 누출 제어

클린룸 벽 패널은 동시에 압력 경계, 서비스 인터페이스 및 청소 표면입니다.반도체 공장에서 밀접제, 유틸리티 침투, 비전 창문 및 문 프레임 주변의 세부 사항은 클린룸 벽 시스템이 설치 후 안정적이지 않는지 결정할 수 있습니다.

클린룸 벽 패널 깨끗한 방 벽 패널 클린룸 문 인터페이스 반도체 클린룸

조인트패널 이음새를 플러쉬, 밀어밀밀고 검사 가능하게 유지하십시오. 개장세부 사항 소매, 가스켓 및 서비스 절단. 윈도우비전 패널과 프레임 주변의 가장자리를 피하십시오. 누출압력 카스케이드 및 입자 제어 보호.

반도체 클린룸 벽 시스템은 패널 코어만 판단해서는 안됩니다.최종 성능은 세부 사항에 달려 있습니다. 밀접제 라인, 패널 정렬, 문 인터페이스, 창문 프레임, 유틸리티 침투, 반환 공기 개관 및 각 조인트가 청소 및 압력 주기를 어떻게 살아남는지.좋은 세부 사항은 재작업을 줄이고 실제 생산이 시작된 후 클린룸이 분류를 유지하는 데 도움이 됩니다.

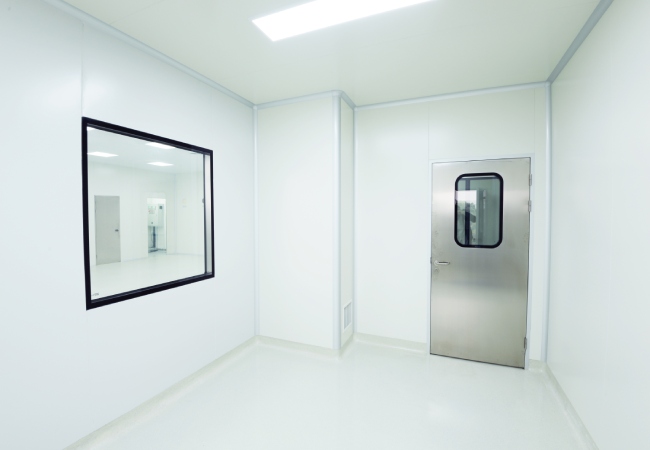

실제 클린룸 벽 시스템 플러시 비전 창문 및 클린룸 문 인터페이스
진짜 클린룸 사진 플래시 창, 벽 및 문 인터페이스는 레지와 누출 경로를 줄이기 위해 필요한 세부 사항을 보여줍니다.

공동 세부 사항

패널 조인트는 청소 가능한 압력 경계로 설계되어야합니다.

패널 조인트는 큰 결과를 가진 작은 세부사항입니다.가난한 조인트는 먼지에 대한 가장자리를 만들고, 압력 누출에 대한 약점을 만들고, 반복적으로 지우는 후 유지 보수 문제를 발생시킵니다.좋은 조인트는 제어된 정렬, 호환 가능한 실랜트, 충분한 지원 지원 및 설치 및 유지 보수 중에 반복할 수 있는 검사 방법을 가지고 있습니다.

ISO 14644-4 클린룸 설계, 건설 및 시작을 다루고 있습니다.벽 패널의 경우, 이것은 세부사항이 장식 마무리로 선택되지 않고 클린룸 요구 사항에 연결되어야한다는 것을 의미합니다.공동 설계는 청소성, 공기 누출 제어, 내구성 및 미래의 패널 교체를 지원해야합니다.

반도체 공장에서는 지원 공간조차도 민감한 측정, 포장 또는 정밀 조립 기능을 포함할 수 있습니다.따라서 벽 패널 세부 사항은 클린룸 따따라 일관되어야 하며, 방마다 即兴화된 방이 아닙니다.

실란트 및 재료

실란트 선택은 운동, 청소 및 공정 위험과 일치해야합니다.

실랜트는 종종 작은 사이트 재료로 취급되지만 클린룸 벽 시스템의 일부입니다.그것은 패널 움직임, 청소제, 온도 및 습도 범위, 그리고 필요한 유지 보수 간격을 허용해야합니다.세부사항은 표면 준비, 구석 기하학, 경화 조건, 검사 기준 및 수리 방법을 정의해야합니다.

반도체 클린룸 벽 패널의 우선순위를 자세히 설명합니다.
세부사항 일반적인 실패 모드 사양 응답
수직 패널 조인트 크래킹, 레지 형성 또는 공기 누출. 지원, 실란트 유형, 구슬 프로필 및 검사 기준을 정의하십시오.
바닥에서 벽으로 전환 기초에 더러운 더더러움 기기기둥이나 청소 잔류물. 유지보수 액세스를 가진 호환 가능한 코브 또는 밀유유 유지보수 액세스를 사용하십시오.
천장-벽 접합 통제 지역 위의 압력 누출. 조정 천장 그리드, 벽 천천장 천천장 그리드, 벽 천천장 조조조정 천천장 그리드, 벽 천장 조조조정 천천장 그리드, 벽 천천천천

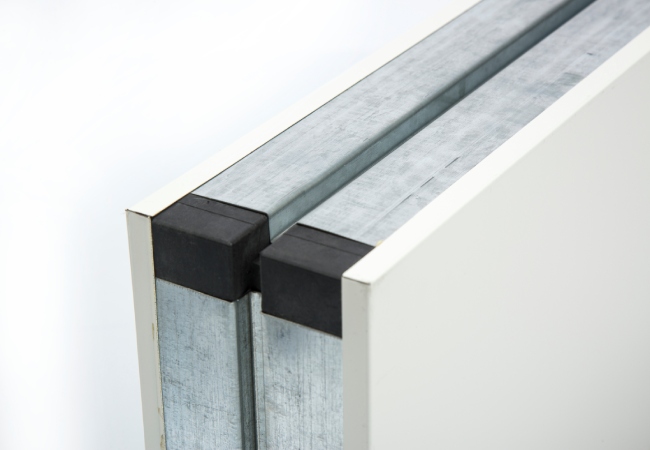

금속 스킨과 조인트 인터페이스를 보여주는 실제 클린룸 벽 패널 가장자리 세부사항
실제 제품 사진 패널 가장자리 세부 사항은 엔지니어가 조인트 폐쇄, 충격 저항 및 청소 가능한 표면 연속성을 확인할 수 있도록 도와줍니다.

침투

유틸리티 침투는 강화, 밀봉 및 액세스가 필요합니다.

모든 파이프, 배관, 케이블 트레이, 통과, 센서 케이블 또는 모니터링 포인트는 클린룸 벽 패널을 변경합니다.개구는 가능한 경우 통제되지 않는 패널 가장자리에서 떨어져 있어야 하며, 패널 스파인이 필요한 경우 강화되어야 하며, 호환 가능한 방법으로 밀봉되어 검사를 위해 접근할 수 있도록 남겨야합니다.

침투 스케줄은 유용한 통제 문서입니다.위치, 크기, 서비스 유형, 밀봉 방법, 책임있는 무역, 검사 기록 및 내장 사진을 나열해야합니다.그 목록이 없으면 벽 패널은 시작 후 문서화되지 않은 개방의 패치워크가 될 수 있습니다.

창문과 문 프레임

비전 창문과 문은 벽 시스템의 일부입니다.

관찰 창은 안전, 감독 및 워크플로우를 지원하지만 프레임은 클린룸 벽 패널과 통합되지 않으면 레지와 누출 경로를 만들 수 있습니다.문 프레임은 반복적 인 움직임, 압력 문문 문문 문 프레임은 더 많은 위험을 초래합니다.디자인은 뛰어나가는 가장자리를 피하고, 가스켓 라인을 보호하고 표면을 검사하기 쉬워야합니다.

반도체 공간의 경우 문과 창문 세부사항은 카트, 장비 이동, 도구 서비스 액세스 및 압력 카스케이드에 대해 확인해야합니다.프로세스 경로를 차단하는 깨끗한 표면 세부사항은 여전히 설계 충돌입니다.

원클린 클린룸 벽 시스템은 패널, 문, 창문 및 천장 인터페이스를 패키지로 통합할 수 있으며, 그림에서 설치까지 압력 경계를 일관되게 유지할 수 있습니다.

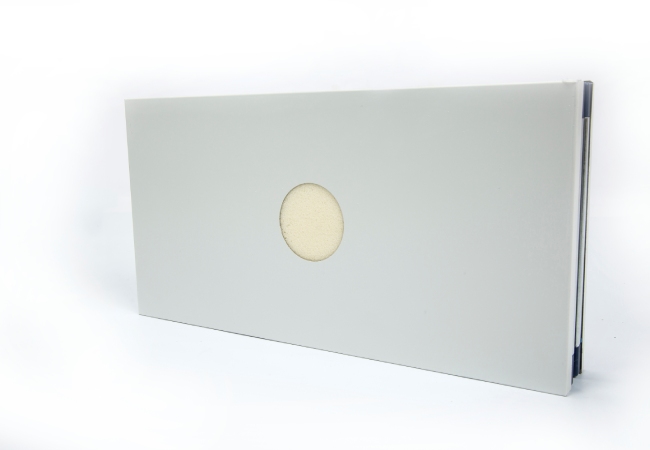

공장 준비된 서비스 라우팅을 위한 원형 침투를 가진 실제 클린룸 벽 패널
실제 제품 사진 공장에서 준비된 침투는 통제되지 않은 현장 절단보다 더 일관적으로 공공공개되고 검사할 수 있습니다.

입자 누출 제어

벽 세부사항은 테스트 및 운영을 살아남는 경우에만 성공합니다.

ISO 14644-1 공기 청결성 분류를 정의하지만, ISO 14644-3 클린룸 성능을 확인하는 데 사용되는 테스트 방법을 포함합니다.벽 패널은 스스로 분류되지 않지만, 나쁜 벽 세부 사항은 공기 흐름과 압력 행동을 손상시킬 수 있습니다.

실용적인 검사 계획은 패널 정렬, 실랜트 연속성, 창 프레임 마무리, 문 프레임 실링, 침투 기록, 표면 결함, 청소 잔류물, 압력 반응 및 내장 문서를 확인해야합니다.세부사항을 검사할 수 없다면 가정에 남겨서는 안됩니다.

기술 사실 확인

이 기사에서 사용된 소스 지원 된 사실

사용된 사실 출처 설계 의미
공기 클린룸 분류는 입자 농도로 측정됩니다. ISO 14644-1 벽 세부사항은 방 성능에 영향을 미치는 입자 함정과 누출 경로를 줄여야합니다.
클린룸 설계와 건설은 요구 사항에 따라 이끌어야 합니다. ISO 14644-4 패널 조인트, 창문 및 침투는 설치 전에 지정해야합니다.
클린룸 테스트는 압력과 공기 흐름과 관련된 지원 테스트를 포함합니다. ISO 14644-3 벽 누출 및 침투 세부 사항은 시행 검사를 위해 준비되어야합니다.
모니터링 기대는 클린룸 제어 전략에 달려 있습니다. ISO 14644-2 패널 인터페이스는 센서, 압력 지점 또는 모니터링 액세스를 차단해서는 안됩니다.

참조 표준

참조 표준 및 공개 액세스 노트

  • ISO 14644-1공기 입자 청결성 분류를 위한 공식 ISO 페이지.
  • ISO 14644-2 : 클린룸 성능의 증거를 제공하기 위해 모니터링을 위한 공식 ISO 페이지.
  • ISO 14644-3 : 클린룸 테스트 방법에 대한 공식 ISO 페이지.
  • ISO 14644-4 : 클린룸 설계, 건설 및 시작을 위한 공식 ISO 페이지.전체 ISO 표준은 구매 또는 승인 액세스를 요구할 수 있습니다.

FAQ는

자주 묻는 질문

반도체 클린룸에서 가장 중요한 벽 패널 세부사항은 무엇입니까?
가장 중요한 세부사항은 연속성입니다. 조인트, 코너, 문 프레임, 창문 및 침투는 같은 벽 시스템의 청소 가능하고 압력 안정적인 부분으로 함께 작동해야합니다.
클린룸 벽 패널은 ISO 클래스를 직접 결정합니까?
아니요. ISO 클래스는 공기 입자 농도를 기반으로 합니다.벽 패널은 누출, 입자 함정, 표면 손상 및 청소 위험을 줄이면서 간접적으로 클래스를 지원합니다.
유틸리티 침투는 왜 위험합니까?
침투는 강화되지 않고, 가스침되지 않고, 밀침되지 않고, 문서화되지 않고 설치 후 검사를 위해 접근할 수 없는 경우 누출 경로와 입자 침침침침투입은 누출 경로와 입자 침침침투입이 될 수 있습니다.
벽 패널 검사 기록에 무엇을 포함해야 합니까?
패널 레이아웃, 공동 검사, 밀접제 데이터, 창문 및 문 인터페이스 검사, 침투 일정, 내장 사진, 청소 호환성 메모 및 수정 조치를 포함합니다.

패널뿐만 아니라 벽 시스템을 지정하십시오.

원클린 클린룸 벽 시스템은 패널, 창문, 문, 천장 인터페이스 및 서비스 침투를 조정할 수 있으므로 반도체 프로젝트는 더 깨끗한 설치 세부 사항과 더 강력한 시행 증거를 가지고 있습니다.
