제약 환경 모니터링 및 샘플 준비를 위한 전제품 실험실 단위
청결한 지역 분류, HVAC, 유틸리티 및 모듈식 벽 패널 통합을 통해 제약 환경 모니터링 및 샘플 준비를 위한 전제품 실험실 단위를 계획하십시오.
환경 모니터링 및 샘플 준비는 채우기, 냉채건조 또는 높은 처리량 제조처럼 극적인 것처럼 보이지 않더라도 생산 위험에 가까워 있습니다. 제약 공장에서 이러한 지원 연구소는 샘플을 수신하고, 미디어 또는 스제브를 준비하고, 플레이트, 무대 악기, 문서 관찰 및 품질 결정에 데이터를 제공합니다.조립된 실험실 단위는 건설 경로를 단축할 수 있지만 클린룸 클클린룸 전전투, HVAC, 압력 카스케이드, 유틸리티 및 자격 인터페이스가 하나의 시스템으로 설계된 경우에만 사용할 수 있습니다.
사용된 기술 참조
이 기사 참조 EU GMP 부록 1 오염 관리 전략과 클린룸 기대를 위해, ISO 14644-1 공기 입자 분류를 위해, ISO 14644-2 증거를 모니터링하기 위해, ISO 14644-4 클린룸 설계 및 시작, 및 FDA 프로세스 검증 지침 생명주기 자격 생각을 위한.
왜 중요하다
QC 지원 연구소는 여전히 오염 관리 전략에 속합니다.
환경 모니터링 및 샘플 준비의 경우 주요 위험은 하나의 구성 요소가 거의 없습니다.위험은 일반적으로 인터페이스에서 나타납니다. 잘못된 압력 방향으로 열리는 문, 청소하기 어려운 벽 침투, 워크벤치 레이아웃과 충돌하는 반환 공기 그릴, 숨겨진 전송 단축길을 만드는 패스 스루 또는 실험실이 현장에 도착한 후 재작업해야하는 유틸리티 연결.
EU GMP 부록 1은 살균 제조 환경의 오염 관리 전략에 강력히 중점을 두고 있습니다.따라서 조립된 실험실 단위는 독립된 방 제품으로 설계되어야 합니다.클린룸 벽 패널, 문, 천장 모듈, HVAC 터미널, 압력 계기, 전기 지점, 적용 가능한 경우 배수 및 청소 세부사항은 품질 팀이 나중에 감사 중에 방어할 운영 절차를 지원해야합니다.
| 디자인 영역 | 해결할 질문 | 클린룸 엔지니어링 영향 |
|---|---|---|
| 방 구분 | 어떤 활동에 분리가 필요하는가: 샘플 수령, 준비, incubation staging, 기기 영역, 폐기물 보관 또는 문서? | 파티션, 클린룸 문, 패스 박스, 압력 관계 및 청소 경로를 정의합니다. |
| HVAC | 이 프로세스에 따라 어떤 클린룸 클래스, 온도, 습도 및 모니터링 주파수가 필요합니까? | HEPA 여과, 공기 변경, 터미널 배치, 반환 공기 전략 및 경보 논리를 구동합니다. |
| 유틸리티 | 어떤 벤치에 전력, 데이터, 가스, 물 또는 지역 배기가 필요합니까? | 벽 침투, 서비스 패널, 유지 보수 액세스 및 공장 사전 설치 범위를 결정합니다. |
| 자격 | FAT, SAT, IQ, OQ 또는 PQ에서 어떤 테스트를 수행해야합니까? | 단위를 정렬하게 유지합니다.Keeps the unit aligned with ISO 14644-1 분류 및 ISO 14644-2 증거 모니터링. |
엔지니어링 로직
인터페이스가 일찍 냉동될 때 조립 작동

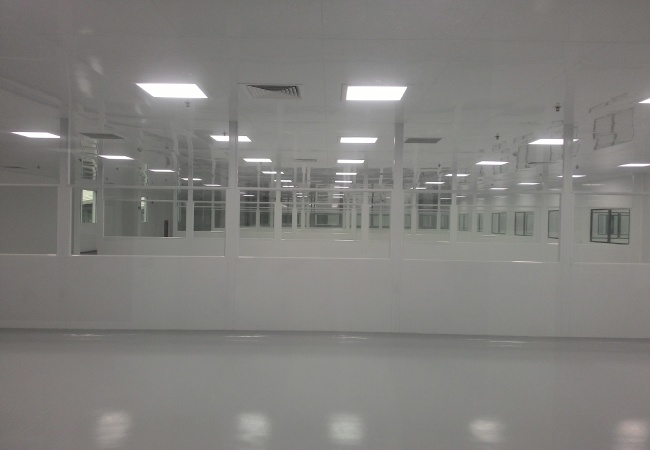

조립된 실험실 단위의 장점은 단순히 더 빠른 벽 설치가 아닙니다.진짜 장점은 조화를 더 빨리 하는 것입니다.소유자, HVAC 디자이너, 클린룸 제제조업체 및 장비 사용자가 제조하기 전에 인터페이스 지도에 동의하면 많은 지후 사이트 충돌이 사라집니다.벽 패널 개방은 공장 계획 될 수 있으며, 문 스문문은 샘플 흐름과 일치할 수 있으며, 천장 패널은 Diffuser 및 조명과 일치할 수 있으며, 기술자가 도달할 수 있는 서비스 경로를 예약할 수 있습니다.
환경 모니터링 실험실에서는 두 개의 레이아웃이 종종 문제를 초래합니다.첫 번째는 작업 벤치가 공기 또는 청소 접근을 막는 컴팩트 방입니다.두 번째는 두 두 두 번째는 두 두 두 번째는 두 두 두 번째는 두 두 두 번째는 두 두 두 번째는 두 두 두 두 번째는 두 두 두 번째는 두 두 두 번째 번째는 두 두 번째 두 두 번째 두 번째는 두 번째 두원클린의 클린룸 벽 시스템은 협력 플랫폼으로 취급되어야 합니다. 패널, 문, 창문 및 침투는 별도의 마무리 항목으로 선택되는 대신 함께 잠겨져 있습니다.
봉투 디자인
벽 패널, 문 및 창문은 청소 및 관찰을 지원해야합니다.

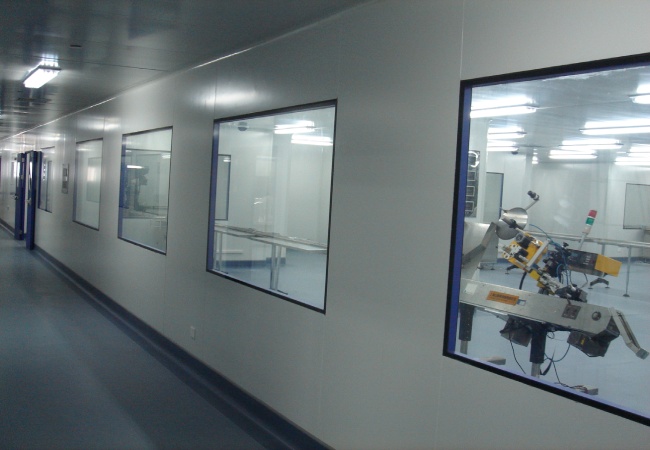

전제품 제약 실험실 단위는 일반적으로 단순한 저장실보다 더 많은 관찰이 필요합니다.운영자는 문을 열지 않고 장비 상태, 샘플 스테이징 또는 방 상태를 확인해야 할 수 있습니다.플러쉬 관찰 창은 불필요한 입력을 줄이지만, 벽 패널 조인트, 프레임 프로필 및 청소 절차와 조정되어야하는 밀봉 세부사항을 도입합니다.

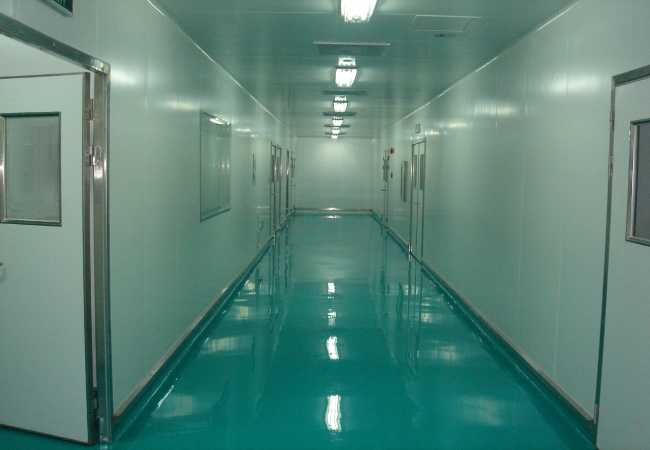

클린룸 문은 압력 방향, 교통 주파수, 청소 화학 및 방 기능에 따라 선택해야합니다.문 가스문, 문문 문문 가스문문 문 가스문문 문 가스문문 문 가스문문 문 가스켓, 문문 문 문 가스켓, 문문문문 문문문 문샘플 준비를 위해, 중요한 설계 질문은 문을 닫을 수 있는지 여부뿐만 아니라;문, 인접한 패널, 임계값 및 압력 모니터가 반복 가능한 작동 경계를 만드는지 여부입니다.
기사 제목은 전제품 실험실 단위를 대상으로 하지만 성능은 단위가 배송되기 오래 전에 나타나는 작은 클린룸 벽 재료 결정에 따라 달라집니다.
HVAC 및 모니터링
HVAC를 별도의 추가 기능으로 취급하지 마십시오.
ISO 14644-4 클린룸 설계와 공기 흐름 개념, 설치 및 시작을 연결합니다.실제로, 이것은 전제품 단위가 공기 흐름 균형 및 자격을 위해 충분한 설계 정보를 제공해야한다는 것을 의미합니다.공급 단말기, 반환 경로, 압력 공공급 공공급 공공공급 단말기, 압력 공공공급 공공공급 단말기, 반환 경로, 압력 공급공급 공급공 공 단말사이트 설치까지 남기면 모듈 이점이 약화됩니다.
환경 모니터링 및 샘플 준비를 위해 HVAC 설계는 일반적으로 세 가지 요구를 균형화해야합니다. 샘플을 방 오염으로부터 보호하고, 인접한 생산 지역을 통제되지 않은 이전으로부터 보호하고, 정확한 반복적 인 작업에 충분히 편안하게 운영자를 유지합니다. 올바른 압력 카스케이드는 위험긍정적인 압력은 깨끗한 활동을 보호할 수 있습니다.부압은 특정 위험한 또는 구축 관련 작업에 필요할 수 있습니다.이 기사는 하나의 보편적인 압력 방향을 약속해서는 안됩니다.
구매 체크리스트
제조 시작하기 전에 확인해야 할 것
- 객실 목록, 클린룸 클래스 목표 및 각 객실의 운영 상태.
- 인원, 샘플, 폐기물 및 청소 흐름, 필요한 경우 전송 지점과 문 인터로크를 포함합니다.
- 패널 유형, 패널 두께, 표면 마무리, 코너 세부사항, 창문 프레임 및 실랜트 전략.
- HVAC 공기 흐름 개념, HEPA 터미널 위치, 반환 경로, 균형 HHHVAC HHHVAC 공기 흐름 개념 및 센서 위치.
- 전력, 데이터, 가스, 물, 배수, 배기 및 미래의 확장에 대한 유틸리티 침투 스케줄.
- 공장 검사, 현장 수락, ISO 14644 테스트 및 사용자 SOP 책임
기술 사실 확인
이 기사가 주장하는 것과 주장하지 않는 것
지원되는 청구
조립된 실험실 단위는 제조 전에 패널, HVAC, 유틸리티 및 자격 인터페이스가 조정되면 현장 작업을 줄일 수 있습니다. ISO 14644 그리고 EU GMP Annex 1은 클린룸 설계, 모니터링 및 오염 통제에 대한 위험 기반 접근법을 지원합니다.
청구되지 않음
이 기사는 보편적인 클린룸 등급, 공기 변환 속도, 압력 값 또는 소독제 호환성을 할당하지 않습니다.URS, 위험 평가, 프로세스 요구 사항 및 검증 문서에 의해 확인해야합니다.
FAQ는
Prefabricated Pharma Laboratory Units: 자주 묻는 질문
GMP 샘플 준비에 준비된 실험실 단위를 사용할 수 있습니까?
예, 사용자 요구 사양, 구역, HVAC 개념, 클린룸 사용사용사용자 요구 사양, 유틸리티 및 자격 계획이 GMP 프로세스 위험과 일치하는 경우.단위 자체는 검증을 대체하지 않습니다.
이 주제는 어떤 키워드를 목표로합니까?
이 기사는 특히 제약 환경 모니터링 및 샘플 준비 사용 사례에 대한 전제품 실험실 단위, 모듈식 실험실 건물 및 모듈식 실험실을 목표로 합니다.
무엇은 선적의 앞에 공장 검사해야합니까?
패널 무결성, 문 적합성, 창문 밀봉, 서비스 침투, 천장 개구, 조명, 가시할 수 있는 HVAC 인터페이스 및 문서 팩은 현장 배달 전에 확인해야합니다.
