반도체 프로세스 베이 재구성을 위한 분리가능한 클린룸 벽 시스템

반도체 공정 베이는 영원히 냉동하지 않습니다.도구 변경, 측정 확장 및 수확량 개선 프로젝트는 모두 새로운 깨끗한 영역을 필요로 할 수 있습니다.분리가능한 클린룸 벽 시스템은 팀이 모든 개조를 완전한 완완전한 분분위기 재건으로 취급하지 않고 공간을 재구성할 수 있도록 도와줍니다.

클린룸 벽 시스템 클린룸 패널 클린룸 문 모듈식 클린룸

분리가능한 벽은 단순히 임시 파티션이 아닙니다.반도체 클린룸에서는 미래에 제거, 패널 교체 또는 레이아웃 조정을 허용하면서 압력 경계의 일부처럼 행동해야합니다.그 균형은 벽 시스템 세부 사항이 패널 두께보다 더 중요한 이유입니다.

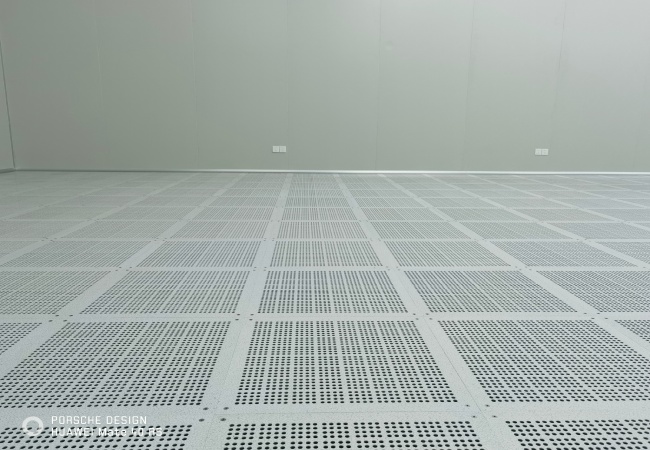

실제 반도체 클린룸 프로세스 베이 벽 및 재구성 계획을 위한 높은 바닥 면적
실제 프로젝트 사진 프로세스 베이 재구성은 기존 벽 라인, 높은 바닥 구역 및 압력 경계를 확인함으로써 시작됩니다.

개조 논리

기존 압력 지도로 재구성 시작

클린룸 모듈 벽 시스템을 선택하기 전에 엔지니어링 팀은 기존의 압력 카스케이드, 반환 공기 경로, 공급 공기 흐름, 문 행동 및 공정 유틸리티 경로를 문서화해야합니다.벽을 이동하는 것은 바닥 계획보다 더 많은 변화를 일으킬 수 있습니다.누출 경로를 변경하고, 반환 공기 용량을 줄일 수 있고, 유지 보수 액세스를 차단하거나 문을 불리한 압력 관계로 이동할 수 있습니다.

분리가능한 벽은 공정 베이를 분할하고, 확장하거나 조정할 수 있도록 허용하기 때문에 유용합니다. 디자인은 여전히 고정된 규칙을 필요로합니다. 패널을 제거할 수 있는 곳, 조인트를 다시 밀어벽벽벽하는 방법, 코너를 보호하는 방법, 벽 라인이 변경될 때 유틸리티를 처리하는 방법.

ISO 14644-4 새로운, 수정 및 개조된 클린룸 설치에 적용됩니다.이것은 반도체 공장이 기존 클린룸 벽 레이아웃을 변경할 때 직접 관련이 있습니다.

벽 시스템 세부사항

이동 가능한 벽은 여전히 클린룸 등급 인터페이스를 필요로 합니다.

모듈형 클린룸 벽 패널의 조인트는 이동 후 청소 가능, 모모청소 가능 및 검사 가능해야합니다.가스가켓, 실랜트, 스플라인, 코핑, 문 프레임, 창문 프레임 및 서비스 침투는 시스템으로 선택되어야합니다.한 부품이 제거하기 쉽지만 다른 부품은 파괴적인 절단이 필요하면 벽 시스템은 실제로 분리할 수 없습니다.

반도체 개조 중 모듈형 클린룸 벽에 대한 엔지니어링 검사.
디자인 포인트 왜 중요하다 추천된 기록
패널 조인트 누출, 청소 및 미래의 제거를 제어합니다. 공동 세부사항, 밀봉 유형 및 검사 사진.
문 인터페이스 인력 흐름과 압력 회복에 영향을 미칩니다. 문 스사용되는 곳에 문 스문문 스문문 스윈그, 가스켓 체크 및 인터로크 논리.
서비스 침투 입자 함정이나 누출 지점이 될 수 있습니다. 침투 스케줄 및 재침투 절차.
패널 저장 재사용 가능한 패널은 단계 중에 손상될 수 있습니다. 보호 방법 및 패널 식별 목록.

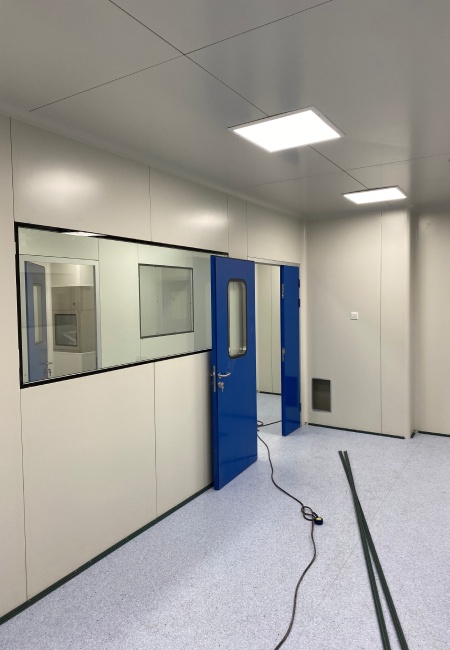

분리가능한 클린룸 분할 계획을 위해 사용되는 실제 클린룸 벽과 문 구역
실제 프로젝트 사진 문 프레임, 창 모듈 및 패널 조인트는 하나의 클린룸 벽 시스템으로 취급되어야합니다.

낮은 방해 작업

생산 위험에 따라 건설 순서를 계획하십시오.

큰 영역을 닫을 수 없는 공장의 경우, 재구성 순서는 최종 그림만큼 중요합니다.임시 장벽, 보호 된 재료 경로, 업무 창, 부정적 또는 긍정적 인 압력 유지 지점 및 청소 단계는 패널을 이동하기 전에 방법 문서에 기록되어야합니다.

원클린 모듈식 클린룸 벽은 패널, 문 및 창문을 반복 가능한 모듈로 구성할 수 있기 때문에 단계적인 설치를 지원할 수 있습니다.중요한 단계는 각 패널을 라벨링하고, 단계화 중에 깨끗한 표면을 보호하고, 재설치된 패널이 검사 없이 새로운 작업으로 취급되지 않는지 확인하는 것입니다.

ISO 14644-3 변경된 클린룸은 여전히 프로젝트에 의해 정의된 압력, 공기 흐름 및 청결성 관련 특성에 대한 성능 테스트가 필요하기 때문에 재구성 후 관련이 있습니다.

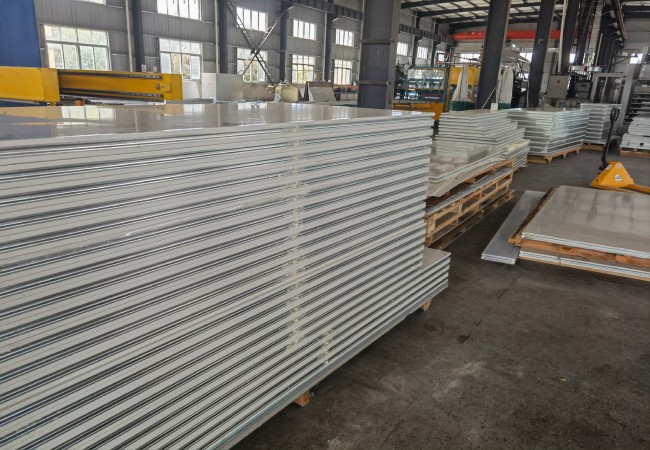

모듈식 클린룸 벽 시스템 개조를 위한 공장에서 무대화된 실제 클린룸 벽 패널
실제 프로젝트 사진 패널 단계 및 식별은 단계적으로 클린룸 리모델링 중에 설치 오류를 줄입니다.

자격 보기

이동된 벽을 화장품 변화로서 대우하지 마십시오.

모듈형 클린룸 벽이 이동되면 자격 계획을 검토해야합니다.압력 차이, 공기 흐름 균형, 입자 분류, 회복 예상 및 경보 응답은 모두 변할 수 있습니다.클린룸은 여전히 같이 보일 수도 있지만 방 경계가 변했습니다.

ISO 14644-1 공기 입자 청결성 분류에 대한 참조가 남아 있습니다.재구성 후 프로젝트 팀은 변경 영향 평가에 의해 완전한 분류, 부분적인 재테스트 또는 목표 검증이 필요한지 여부를 정의해야합니다.

기술 사실 확인

이 기사가 주장하는 것과 주장하지 않는 것

  • 분리가능한 클린룸 벽은 리뉴얼 방해를 줄일 수 있지만 변경 제어, 청소 및 재자격 결정의 필요성을 제거하지 않습니다.
  • 모듈형 클린룸 벽 패널은 문, 창문, 코핑, 천장 접합점 및 서비스 침투를 가진 시스템으로 평가해야합니다.
  • 이동된 벽은 동일한 패널을 재사용할 때에도 압력 카스케이드와 공기 흐름 균형을 변경할 수 있습니다.
  • 이 기사는 프로젝트 특정 코드 검토, ISO 자격 계획 또는 소유자 품질 승인 프로세스를 대체하지 않습니다.

참조 기술 표준

엔지니어링 중에 검토해야 할 소스

  • ISO 14644-4 : 수정된 및 개조된 클린룸 디자인, 건설 및 시작에 대해 논의하는 경우 사용됩니다.
  • ISO 14644-3 : 수정 후 클린룸 테스트 방법이 논의되는 곳에서 사용됩니다.
  • ISO 14644-1 : 재구성 후 공기 입자 분류가 논의되는 곳에 참조됩니다.
  • ISO 14644-2변경 후 지속적인 클린룸 성능을 모니터링하고 보여주는 데 유용합니다.

FAQ는

일반적인 질문

분리가능한 클린룸 벽 시스템이란 무엇입니까?

그것은 미래에 제어 된 작업 방법으로 제거, 교체 또는 재구성을 허용하는 동시에 클린룸 등급의 표면과 조인트를 제공하도록 설계된 모듈형 벽 시스템입니다.

반도체 공장은 언제 모듈형 클린룸 벽을 사용해야 합니까?

프로세스 베이가 변경될 수 있거나, 도구가 교체될 수 있거나, 인접한 생산 지역에 더 낮은 방해로 단계적으로 개조해야 할 때 유용합니다.

이동된 벽은 재검사가 필요합니까?

보통 변화 영향 평가가 필요합니다.압력, 공기 흐름 및 입자 테스트는 변경의 크기와 위험에 따라 필요할 수 있습니다.

어떤 세부사항이 모듈형 클린룸 벽을 재사용하기 쉽게 만드는가?

패널 라벨링, 보호된 단계, 접근 가능한 조인트, 교체 가능한 가스켓, 문서화된 침투 및 비파괴적인 문 또는 창 인터페이스는 모두 재사용을 향상시킵니다.
