반도체 라인이 도보 가능한 클린룸 천장을 필요로 하는 이유: 압력 안정성, FFUM 유지 및 중단 시간 제어
기술 분석 | 반도체 천장 액세스
반도체 라인이 걸을 수 있는 클린룸 천장을 필요로 하는 이유: 압력 안정성, FFU 유지 보수 및 중단 시간 제어
산책 가능한 클린룸 천장은 단지 더 강한 천장 그리드가 아닙니다. 반도체 라인에서 FFU, 필터, 조명, 케이블 및 모니터링 장치의 유지 보수 플랫폼이 되면서 아래 클린 영역을 불필요한 접근, 압력 변동 및 회복 지연으로부터 보호합니다.
Walkable 클린룸 천장 FFU 유지 보수 반도체 클린룸 천장 모듈식 클린룸
| 액세스청소 지역을 열지 않고 FFU와 조명을 서비스합니다. | 압력통제되지 않은 문 열기 및 방해를 줄이십시오. | 로드서비스 움직임을 위해 그리드, 서서서비스 움직임을 확인하십시오. | 업타임유지 보수 창과 복구 위험을 줄입니다. |
반도체 생산 지역은 종종 입자에 민감한 도구를 밀밀한 천장 서비스에 넣습니다.필터 교체, FFU 문제 해결 또는 케이블 작업에 인원이 프로세스 룸에 들어가야 할 때 클린룸은 가운딩, 도구 보호, 입자 복구 및 재검증이 필요할 수 있습니다.적절하게 지정된 걸을 수 있는 천장은 그 작업의 대부분을 방 위의 통제된 서비스 층으로 이동합니다.
클린룸 액세스 로직
산책 가능한 천장은 공정 방에서 서비스 작업을 분리합니다.
반도체 청소실에서 가장 민감한 표면은 벽이나 바닥이 아닙니다.그것은 웨이퍼, reticles, lithography 지원 장비, 검사 도구 또는 포장 라인에 대한 공기 경로일 수 있습니다.정비 작업이 천장 위에서 수행 될 수 있다면, 아래 클린룸은 일상 서비스 중에 더 안정적으로 유지될 수 있습니다.
이것은 천장이 서비스 플랫폼으로 설계된 경우에만 작동하며, 일반적인 경량 패널이 우연히 걸어가는 경우에만 작동하지 않습니다. 프로젝트는 구매 전에 라이브 로드 가정, 액세스 경로, 중단 간격, 서비스 오핑, 떨어짐 보호 정책, 패널 刚성, 가스켓 압축 및 유지 보수 절차를 정의해야합니다.

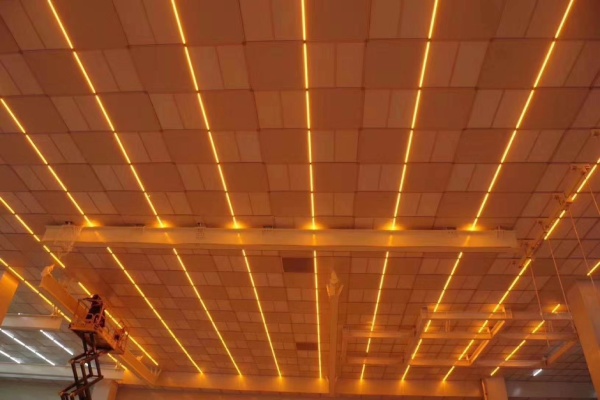

원클린 클린룸 천장 시스템은 FFU, T-바 그리드, 조명, 액세스 패널, 천장 보드 및 벽 인터페이스와 조정될 수 있으므로 천장 패키지는 클린룸 성능과 실용적인 유지보수 모두를 지원합니다.
압력 안정성
압력 안정성은 AHU뿐만 아니라 천장에 달려 있습니다.
클린룸 압력 카스케이드는 공급, 반환, 배기, 문 누출 및 정정밀함으로 구축됩니다.천장 패널 리프트, 가스켓 좌석 누출 또는 케이블 침투가 잘 밀천천되지 않은 경우, 공기 처리 단위가 적절히 균형을 잡은 경우에도 방이 드리프트 될 수 있습니다.
ISO 14644-3 압력 차이, 공기 흐름 및 설치된 필터 시스템 누출과 같은 클린룸 테스트 방법을 포함합니다.걸을 수 있는 천장의 경우, 이것은 사람들, 도구 및 교체 부품이 서비스 계층을 통해 이동 한 후 구조가 동일한 밀봉 논리를 유지해야한다는 것을 의미합니다.
| 결정 | 클린룸 위험 | 엔지니어링 제어 |
|---|---|---|

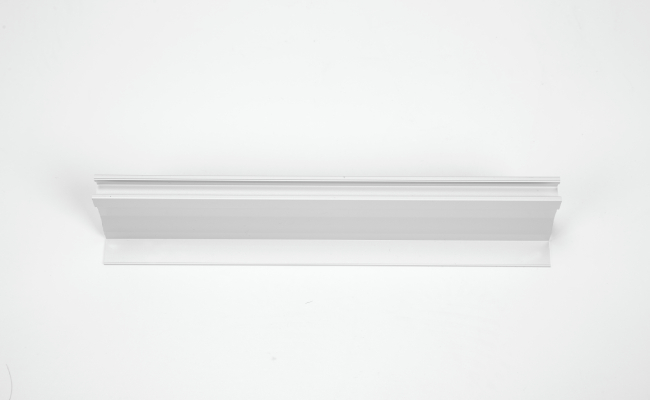

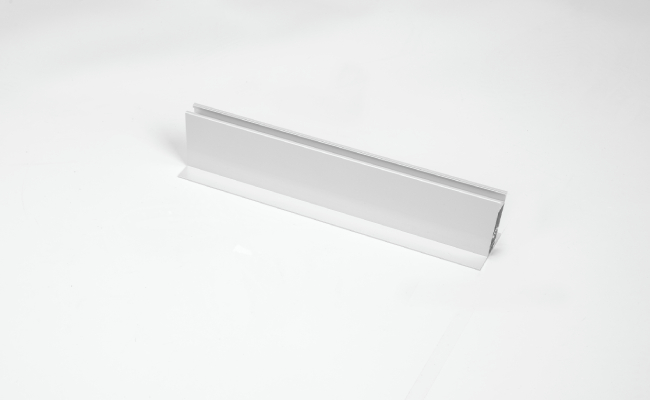

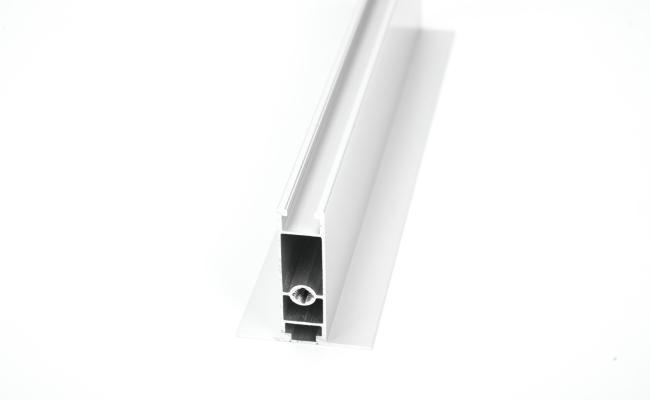

| 천장 부하 등급 | 그리드 deflection은 가스켓 압축을 방해할 수 있습니다. | 프로젝트 부하 가정에 따라 Hang거, 프로필 및 산책 경로를 확인합니다. |
| 서비스 침투 | 케이블과 파이프 간격은 압력 제어를 우회할 수 있습니다. | 자격을 받기 전에 소매, 실란트 및 검사 지점을 사용하십시오. |
| FFU 교체 경로 | 방 입구는 입자 회복과 정지시간을 유발할 수 있습니다. | 의도적으로 방 측 또는 서비스 측 액세스를 설계하십시오. |
FFU 유지 보수
FFU 유지 보수는 천장 레이아웃이 동결되기 전에 계획되어야합니다.
FFU 유지보수는 전기 또는 필터 작업뿐만 아니라.그것은 오염 관리 사건입니다.필터 변경, 모터 서비스, 케이블 작업 및 공기 균형은 입자를 방출하거나 공기 흐름을 중단할 수 있습니다.각 개입이 깨끗한 지역 내에서 작업을 요구하는 경우, 시설은 반복적으로 가운딩, 라인 클리어닝 및 회복 테스트를 필요로 할 수 있습니다.
산책 가능한 천장은 FFU 접근, 케이블 트레이, 제어 패널 및 검사 지점을 깨끗한 지역 위에 놓을 수 있습니다.그러나 서비스 레이어는 안전한 이동과 문서화를 위해 충분히 크어야합니다.기술적으로 걸을 수 있지만 사용하기 어려운 작작은 공간은 여전히 지연을 일으킬 것입니다.
ISO 29463-1 고효율 필터 분류를 위한 프레임워크를 제공합니다.클린룸 프로젝트에서 필터 클래스는 설치 누출 제어, 교체 기록 및 실을 손상시키지 않고 필터를 서비스할 수 있는 천장 디자인과 결합되어야합니다.
다운타임 제어
비즈니스 케이스는 단순히 더 쉽게 걸어가는 것이 아니라 더 적은 다운타임입니다.
반도체 라인은 중단하는 데 비싸습니다.위에서 계획된 서비스를 허용하는 천장은 오염 노출을 줄이고 유지 보수 창을 단축하고 예비 부품 교체를 더 예측할 수 있습니다.클린룸은 여전히 문서화된 절차가 필요하지만 천장은 피할 수 있는 많은 방 입구를 제거 할 수 있습니다.
ISO 14644-16 클린룸의 에너지 효율성을 해결합니다.FFU 기반 천장의 경우, 유지 관리 가능한 필터, 깨끗한 반환 및 제어 된 팬 영역은 기기기류 흐름을 시간이 지남에 따라 효율적으로 유지하도록 도와줍니다. FFFFFFFFFFFFFFFFU 기반 천장의 경우, FFFFFFFFU 기반 천장의 경
최고의 디자인 검토는 네 가지 실용적인 질문을 제기합니다. 누가 천장에 접근해야하며, 얼마나 자주 접근해야 하며, 어떤 도구로 접근해야 하며, 그 작업이 수행되는 동안 무엇이 밀봉되어야합니까?
기술 사실 확인
이 기사에서 사용된 소스 지원 된 사실
| 사용된 사실 | 출처 | 설계 의미 |
|---|---|---|
| 클린룸 분류는 공기 입자 농도를 기반으로 합니다. | ISO 14644-1 | 천장 서비스 작업은 입자 회복을 더 어려워서는 안됩니다. |
| 클린룸 테스트에는 공기 흐름, 압력 및 설치된 필터 시스템 누출 방법이 포함됩니다. | ISO 14644-3 | 산책 가능한 천장 움직임은 밀봉과 압력 성능을 손상시킬 수 없습니다. |
| 클린룸 설계는 요구 사항, 건설 및 시작을 연결해야합니다. | ISO 14644-4 | 액세스 로드와 서비스 경로는 설치 전에 정의되어야 합니다. |
| 필터 분류는 인정된 테스트 및 마킹 프레임워크에 의해 지원되어야합니다. | ISO 29463-1 | FFU 선택은 필터 레코드 및 유지 관리 가능한 설치 세부 사항에 연결되어야합니다. |
참조 표준
참조 표준 및 공개 액세스 노트
- ISO 14644-1 : 입자 농도에 따라 클린룸 공기 청결도 분류를 위한 공식 ISO 페이지.
- ISO 14644-3 : 클린룸 테스트 방법에 대한 공식 ISO 페이지.
- ISO 14644-4 : 클린룸 설계, 건설 및 시작을 위한 공식 ISO 페이지.
- ISO 29463-1 : 고효율 필터 분류를 위한 공식 ISO 페이지.
- ISO 14644-16 : 클린룸 에너지 효율 지침을 위한 공식 ISO 페이지.전체 ISO 텍스트는 구매 또는 승인 액세스가 필요할 수 있습니다.
FAQ는
산책 가능한 클린룸 천장 FAQ
모든 클린룸 천장은 걸을 수 있습니까?
아니요. 산책 가능한 천장은 예상되는 서비스 부하, 접근 경로, 중단 지점 및 패널 행동에 대해 설계되고 검증되어야합니다.표준 천장 패널은 엔지니어링 승인 없이 걸을 수 있는 것으로 간주되어서는 안됩니다.
산책 가능한 천장은 ISO 분류를 개선합니까?
공기 흐름 설계 또는 여과를 대체하지 않습니다.그것의 가치는 간접적입니다: 그것은 방 입력을 줄일 수 있고 안정적인 밀봉을 지원하고 FFU 유지보수를 덜 방해시킬 수 있으므로 방이 검증된 성능을 유지할 수 있습니다.
FFU는 위에서 또는 아래에서 서비스해야 합니까?
두 가지 접근 방법은 작동할 수 있습니다. 결정은 방 클래스, 천장 높이, 필터 유형, 종료 허용, 사용 가능한 서비스 공간 및 오염 관리 절차에 따라 달라집니다.
도보 가능한 천장을 설치하기 전에 무엇을 확인해야합니까?
그리드 부하, 중단 간격, FFU 무게, 패널 강도, 가스켓 압축, 서비스 경로, 조명 접근, 케이블 트레이, 안전 규칙 및 시험 점을 확인하십시오.
원클린 엔지니어링 노트
지속 가능한 클린룸 시스템으로 천장을 설계하십시오.
반도체 라인의 경우, FFU 스케줄, 천장 그리드, 압력 카스케이드, 반환 공기 경로, 조명, 제어 배선 및 자격 계획과 함께 걸을 수 있는 천장을 지정해야합니다.이러한 항목이 분리되면 작은 충돌이 서비스 중 중단 시간이 됩니다.
