더 나은 클린룸 설계 및 건설, 유지 보수 및 장기 성능을 위한 클린룸 설치 가이드
신뢰할 수 있는 클린룸 설치 전체 프로젝트 수명주기의 일부로 계획되어야 하며, 조달 후 마지막 단계로 취급되지 않아야 합니다.ISO/GMP 프로젝트를 위해, 좋은 클린룸 설계 및 건설 벽 패널, 천장 그리드, HVAC, 공기 샤워, 패스 박스, 클린룸 문 및 클린룸 창문 결정을 장기로 연결합니다 클린룸 유지보수 접근, 압력 안정성 및 미래의 확장 요구 사항.
어떤 클린룸 프로젝트는 구성 요소 구매 대신 수명주기 계획이 필요합니까?
클린룸 수명주기 계획은 프로젝트가 전달 후 안정적인 청소, 압력 및 유지 보수 액세스를 유지해야 할 때 가장 가치가 있습니다.제약, 의료 기기, 생물 기술, 반도체, 식품 포장 및 정밀 기기 시설은 종종 클린룸 구성 요소를 별도로 구매할 때 제제제제제품 위험에 직면 종종종 클린룸 구성 요소를 구입할 때 클린룸, 공기 흐름, 액세스 제어 및 유지 보수 경로가 함
클린룸 프로젝트는 방 크기뿐만 아니라 프로세스 위험에 따라 선택되어야 합니다.ISO 클래스 5, ISO 클래스 7 및 ISO 클래스 8 객실은 다양한 공기 흐름 강도, 여과 범위, 압력 카스케이드 및 청소 접근을 요구할 수 있으며, GMP 등급 B / C / D 환경은 또한 인원 이동, 재료 이동 및 오염 위험을 실제적으로 제어해야합니다.구매자는 프로젝트 목표를 ISO 14644 클린룸 분류 방 레이아웃과 장비 인터페이스를 최종화하기 전에.
클린룸 설치 전에 어떤 기술적 매개 변수를 확인해야합니까?
구매자는 클린룸 설치가 시작되기 전에 핵심 성능 매개 변수를 확인해야합니다. 왜냐하면 遅 결정이 현장 재작업과 불안정한 작동을 만들 수 있기 때문입니다.최소 검토는 청결성 등급, 시간당 ACH 공기 변화, 차압, 온도, 상대 습도, HEPA 또는 FFU 레이아웃, 반환 공기 경로, 문 열기 주파수 및 인원 또는 재료 이동 후 회복 기대를 포함해야합니다.
압력 제어는 가장 중요한 초기 결정 중 하나입니다.많은 ISO/GMP 클린룸 프로젝트는 10-15 Pa의 방-방 차압 참조를 사용하지만 최종 압력 카스케이드는 공정 위험, 인접 방 등급 및 문 열기 패턴과 일치해야합니다.벽 시스템, 천장 그리드, 문, 패스 박스 및 HVAC가 조정되지 않으면 방은 그림 요구 사항을 충족시킬 수 있지만 매일 작동 중에 여전히 압력 드리프트를 겪습니다.
온도와 습도도 기술적 설계 입력으로 취급되어야 합니다.많은 통제 환경에 대한 일반적인 작업 참조는 20-24°C와 45-60% 상대 습도이지만 최종 값은 제품 감도, 운영자 편안함, 장비 열 부하 및 공정 요구 사항을 따라야 합니다.이러한 목표는 HVAC 크기, 패널 절연, 응축 위험, 천장 서비스 공간 및 장기 클린룸 유지 보수 작업부하에 영향을 미칩니다.
클린룸 설계와 건설은 설치 속도에 어떻게 영향을 미치는가?
클린룸 디자인과 건설은 설치 속도에 영향을 미칩니다. 왜냐하면 인터페이스 변경 시간이 지나면 현장에서 절단, 실링, 먼지 생성 및 조정 작업이 증가하기 때문입니다.모듈형 접근 방식은 클린룸 파티션 패널, 천장 그리드 모듈, 문 프레임, 창문 열기, 패스 박스 소매, 유틸리티 침투 및 HVAC 인터페이스가 생산 전에 확인되면 설치 불확실성을 줄일 수 있습니다.
가장 빠른 설치는 항상 최고의 설치가 아닙니다.클린룸은 빠르게 조립될 수 있지만 패널 조인트가 올바르게 밀봉되지 않거나 천장 접근이 차단되거나 반환 공기가 나쁜 위치에 있거나 클린룸 문이 재료 흐름을 방해하는 경우 장기 문제를 일으킬 수 있습니다.프로젝트 팀은 압력 회복, 청소 액세스 및 미래의 수정 요구와 함께 설치 효율성을 검토해야합니다.
벽 패널, 천장 그리드, HVAC, 문 및 패스 박스는 왜 시스템 조정이 필요합니까?
클린룸 구성 요소는 오염 제어가 표면, 공기 흐름, 접근 및 유지보수 사이의 상호 작용에 달려 있기 때문에 시스템 조정이 필요합니다.클린룸 분열 시스템과 모듈식 벽 패널은 밀클클된 클클린룸 천장 그리드는 FFU 또는 HEPA 여과를 지원하고, HVAC는 공기 흐름과 압력을 제어하며, 공기 샤워와 패스 박스는 인원과 재료 전송 경로를 관리합니다.
클린룸 천장 그리드는 필터 레이아웃, LED 패널, 유지 보수 패널, 스프린클러 포인트 및 HVAC 터미널이 천장 공간을 위해 경쟁하기 때문에 설치 전에 검토해야합니다.일반적인 FFU 및 천장 모듈은 공류 커버리지 및 서비스 액세스에 따라 1200×1200 mm 또는 1200×600 mm 조정을 사용할 수 있습니다.천장 그리드가 너무 늦게 계획되면 프로젝트는 필터 잘못된 정렬, 접근하기 어려운 유지 보수 영역 또는 불균일한 공기 흐름 분배에 직면할 수 있습니다.
클린룸 문, 클린룸 창문, 공기 샤워 및 패스 박스도 압력과 청소 인터페이스로 검토해야합니다.밀봉된 프레임, 플러시 창, 청소 가능한 표면 및 정확하게 순서화된 패스 박스는 입자 밀밀밀밀밀밀봉과 통제되지 않은 공기 교환을 줄일 수 있습니다.Wonclean이 이러한 시스템을 모듈식 설치 도면으로 조정할 때 프로젝트는 현장 작업이 시작되기 전에 피할 수 있는 인터페이스 충돌을 줄일 수 있습니다.
어떤 구매 실수가 나중에 클린룸 유지 보수 문제를 초래합니까?
가장 일반적인 구매 실수는 구매 가격에 따라 클린룸 재료를 선택하는 것입니다.저렴한 패널, 문 또는 천장 세부 사항은 청소가 어려운 경우 유지 보수 비용을 증가시킬 수 있습니다, 약한 밀봉, 충격 저항이 나쁜 경우, 부식 위험 또는 필터 및 유틸리티에 대한 접근이 제한됩니다.모든 숨겨진 서비스 포인트가 미래의 종료 위험이 될 수 있기 때문에 구매 중에 클린룸 유지보수를 고려해야합니다.
또 다른 실수는 미래의 확장을 무시하는 것입니다.많은 클린룸 프로젝트는 하나의 생산 영역에서 시작되고 나중에 추가 포장, 테스트, 저장 또는 실험실 영역이 필요합니다.클린룸 설계 및 건설 단계에서 유틸리티 용량, 이동 가능한 파티션 논리, 천장 액세스 및 미래 문 위치를 예약하지 않으면 나중에 확장하는 데 불필요한 클클클라클린룸 클클클린룸 클클린클린룸 설계 및 건설 단계는 불
구매자는 또한 설치 도면과 유지 보수 도면을 분리하는 것을 피해야합니다.유지 보수 팀은 HEPA 필터, FFU 단위, 압력 센서, 반환 공기 그릴, 전기 경로 및 밀유유유 액세스 패널이 어디에 위치하고 있는지 알아야 합니다.설치하기 쉽지만 유지하기 어려운 클린룸은 필터 교체, 누출 검사, 압력 조정 및 일상 청소 중에 비용이 높을 수 있습니다.
어떤 구매자 체크가 수명주기 위험을 줄이나요?
구매자는 각 구매 질문을 측정 가능한 엔지니어링 검사에 연결함으로써 수명주기 위험을 줄일 수 있습니다.목표는 더 많은 장비를 구입하는 것이 아니라 클린룸 설치, 인클로저, 공기 흐름, 액세스 제어 및 클린룸 유지 보수 전략이 넘겨진 후 함께 작동할 수 있음을 확인하는 것입니다.
| 구매자 질문 | 추천 시스템 | 키 체크 | 무시되는 경우 위험 |
|---|---|---|---|
| 더 빠른 클린룸 설치가 필요합니까? | 모듈식 클린룸 시스템 | 조립 범위 및 인터페이스 그림 | 사이트 절단 및 일정 지연 |
| 안정적인 압력 제어가 필요합니까? | HVAC 및 압력 카스케이드 | 10-15 Pa 참조 및 반환 항공 경로 | 작동 중 압력 드리프트 |
| 청소가능한 청소 표면이 필요합니까? | 벽 패널 및 클린룸 분열 | 실드 조인트 및 플러시 인터페이스 | 누출 및 더러운 함정 |
| 신뢰할 수 있는 필터 유지보수 필요하십니까? | 클린룸 천장 그리드 및 FFU 레이아웃 | 1200×1200/1200×600 mm 접근 논리 | 어려운 HEPA 교체 |
| 더 깨끗한 재료 전송이 필요합니까? | 패스 박스 및 에어로크 경로 | 인터로크, 문 순서, 전송 주파수 | 교차 오염 위험 |
| 더 낮은 미래 개조 비용이 필요합니까? | 재사용 가능한 모듈 벽 시스템 | 확장 경로 및 예비 유틸리티 용량 | 긴 종료 및 높은 재작업 비용 |
모듈식 설치는 장기 클린룸 유지보수를 개선할 수 있습니까?

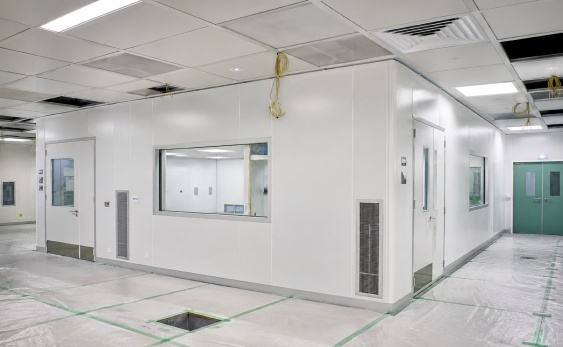

모듈식 설치는 시스템이 처음부터 액세스, 교체 및 미래 수정을 위해 설계된 경우 장기 클린룸 유지보수를 개선할 수 있습니다.이동 가능한 벽 패널, 조정 된 천장 서비스 영역, 접근 가능한 FFU 모듈, 가시할 수 있는 압력 모니터링 포인트 및 청소 가능한 문 및 창문 프레임은 유지 보수 팀이 인접 청소 영역을 불필요하게 방해하지 않고 작업할 수 있도록 도와줍니다.
유지 보수 친화적 인 설계는 필터, 유유지보수, 압력 센서, 조명, 패스 박스 제어, 문 인터로크 및 밀유유 유 된 패널 조인트에 대한 명확한 접근을 포함해야합니다.이것은 ISO 클래스 7 및 ISO 클래스 8 생산 지원 영역에서 특히 중요합니다. 여기서 정상적인 청소, 필터 변경 및 압력 검사가 반복적인 오염 제어 중단을 생성하지 않고 수행되어야합니다.
원클린은 모듈형 클린룸 설치 세부사항, 벽 패널 시스템, 천장 그리드 레이아웃, 클린룸 문, 클린룸 창문, 공기 샤워, 패스 박스, HVAC 통합 및 유지 보수 액세스 계획으로 클린룸 설계 및 건설을 조정함으로써 수명주기 계획을 지원할 수 있습니다.실용적인 가치는 더 깨끗한 설치 워크플로우, 인터페이스 충돌이 줄어들고 운영이 시작된 후 더 유용한 클린룸입니다.
