모듈식 클린룸 공류 제어: 클린룸 HVAC 및 클린룸 에어로크 시스템이 압력 안정성을 향상시키는 방법

어떻게 모듈형 청소실은 빠른 설치 후 안정적인 공기 흐름을 유지할 수 있습니까?이 기술 뉴스 기사는 원클린이 ISO/GMP 클린룸 프로젝트에서 압력 안정성을 향상시키기 위해 클린룸 HVAC, 클린룸 에어로크 계획, FFU 천장 그리드, 클린룸 샌드위치 패널 및 컨테이너 실험실 설계를 조정하는 방법을 설명합니다.

모듈형 클린룸은 어떻게 클린룸 HVAC와 클린룸 에어로크 디자인을 사용하여 압력 안정성을 향상시킬 수 있습니까?

압력 안정성 모듈 클린 룸 벽 패널만 만들어지지 않습니다.그것은 조정된 공기 흐름, 반환 공기, 접근 제어 및 그것그것은 그것그것에 달려 있습니다.Wonclean은 이 시스템 접근법을 통합하여 지원합니다. 클린룸 HVAC 통제된 계획 깨끗한 방 에어로크 특히 휴대용 클린룸 확장, 공기 샤워 입구 및 클린룸 HEPA 필터를 빠른 ISO/GMP 배포를 위해 사용하는 프로젝트에서도 경로.

왜 모듈형 클린룸 프로젝트는 공기 흐름 제어에 더 많은 관심을 기울이고 있습니까?

모듈형 클린룸 프로젝트는 더 빠른 설치가 압력, 온도, 습도 및 입자 제어가 시작 후에 안정적으로 유지되는 경우에만 가치를 창출할 수 있기 때문에 공기 흐름 제어에 더 많은 관심을 기울입니다.제약, 의료 장치, 반도체, 식품, 생물 기술 및 정밀 기기 시설에서 불안정한 공기 흐름 경로는 역흐름, 먼지 이동, 느린 압력 회복 및 설치 후 반복적인 균형 작업을 만들 수 있습니다.

기술적 기초는 클린룸은 클클로저 속도뿐만 아니라 측정 가능한 오염 제어 조건에 따라 설계되어야 한다는 것입니다.공식 ISO 14644 클린룸 분류 프레임워크는 클린룸을 공기 입자 농도에 따라 분류하지만 GMP 부록 1 프로젝트는 또한 인력 이동, 재료 이동, 압력 카스케이드, 청소 접근 및 환경 모니터링의 실용적인 제어를 요구합니다. 구매자에게 이것은 클린룸 HVAC, 벽 패널, 천장 그리드, 에어로크, 패스 박스, 문 및 창문을 하나의 연결 된 시스템으로 평가해야한다는

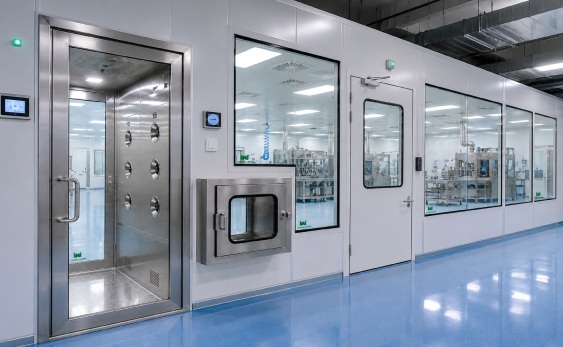

ISO GMP 압력 안정성을 위한 모듈식 클린 룸 HVAC 및 클린 룸 에어로크 레이아웃 FFU 천장 그리드 및 벽 패널 실링

클린룸 HVAC는 모듈형 프로젝트에서 압력 안정성을 어떻게 개선합니까?

클린룸 HVAC는 공급 공기 흐름, 반환 공기 흐름, 여과, 온도, 습도 및 방간 압력 차이를 제어함으로써 압력 안정성을 개선합니다.ISO 클래스 8 배경 영역과 GMP 등급 C/D 지원 영역에서 프로젝트 팀은 종종 최종 균형을 취하기 전에 시간당 공기 변화, 공기 위치, 필터 로딩, 문 열기 주파수 및 인접 방 압력을 검토합니다.전형적인 압력 카스케이드 목표는 공정 위험과 공기 흐름 방향에 따라 인접한 깨끗한 영역 사이에 종종 10-15 Pa 정도입니다.

HVAC 설계는 또한 방의 실용적인 작동 범위를 고려해야합니다.많은 클린룸 프로젝트는 20-24°C의 온도와 45-60%의 상대 습도를 일반적인 설계 참조로 사용하지만 최종 값은 제품, 공정, 인력 편안함 및 검증 요구 사항을 따라야 합니다.Wonclean은 모듈식 패널, 천장 필터, 클린룸 문, 클린룸 창문, 공기 샤워, 패스 박스 및 디지털 제어 포인트와 HVAC 통합을 조정할 때 시스템은 시작 중에 피할 수 있는 현장 조정을 줄일 수 있습니다.

클린룸 에어로크는 오염 절연에서 어떤 역할을하는가?

청결실의 공기 잠금은 다양한 청결성 또는 압력 요구 사항이 있는 영역 사이에 통제된 전환을 만들어 오염을 분리하는 데 도움이 됩니다.공기 잠금이 없으면 종종 문을 열는 것은 압력 카스케이드를 방해하고 입자가 깨끗하지 않은 지역에서 깨끗한 지역으로 이동할 수 있습니다.GMP 급료 B/C/D 경로에서, 에어로크는 종종 가운 절차, 문 인터로크, 공기 샤워 접근, 통과 상자 전송 및 압력 모니터링과 연결됩니다.

공기 잠금은 교통 주파수, 문 열기 순서, 복구 시간, 연결 잠금 논리 및 긴급 방출 요구 사항에 따라 설계되어야합니다.모듈형 클린룸의 경우 클린룸 에어로크는 두 공간 사이의 작은 방뿐만 아니라;그것은 공기 흐름 방향을 보호하는 압력 버퍼입니다.공기 잠금, HVAC 공급, 반환 공기, 문 밀봉 및 통과 상자 위치가 함께 계획되면 클린룸은 인원 또는 재료 이동 후 더 예측 가능하게 압력을 회복 할 수 있습니다.

클린룸 천장 그리드가 공기 흐름 배포에 중요한 이유는 무엇입니까?

클린룸 천장 그리드는 FFU 단위, HEPA 필터 모듈, 조명, 빈 패널 및 유지 보수 액세스가 제어 구역 위에 어떻게 배치되는지 결정하기 때문에 중요합니다.모듈형 클린룸 구조에서 천장 그리드는 장식 중단 시스템이 아닌 공기 흐름과 서비스 플랫폼입니다.천장 조정이 부족하면 필터 잘못된 정렬, 우회 누출, 불균형한 공기 흐름 및 유지 보수 액세스가 어려울 수 있습니다.

일반적인 FFU 그리드 조정은 방 레이아웃, 필터 커버지, 조명 계획 및 서비스 요구 사항에 따라 1200×1200 mm 또는 1200×600 mm 모듈을 사용할 수 있습니다.천장 그리드가 클린룸 HVAC와 클린룸 에어로크와 조정되면 공급 공기 흐름과 액세스 이벤트가 함께 고려되기 때문에 압력 회복은 관리하기 쉬워집니다.이것은 ISO 클래스 7 / ISO 클래스 8 모듈 영역에서 특히 유용합니다. 천장 시스템은 공기 흐름 안정성과 미래의 유지보수를 지원해야합니다.

클린룸 샌드위치 패널은 밀봉과 청소성에 어떻게 영향을 미치는가?

청소실 샌드위치 패널은 작동 중에 벽 벽벽벽벽 청청소 가능하고, 청소 가능하며 안정적이어야하기 때문에 압력 안정성에 영향을 미치기 때문입니다.패널 조인트, 문 프레임, 관찰 창문, 천장 전환 또는 패스 박스 인터페이스가 올바르게 밀봉되지 않으면 클린룸 HVAC는 클클클로저에 의해 제어되어야 할 누출을 보상해야 할 수 있습니다.이것은 균형 잡기 어려움을 높이고 매일 사용 중 압력 안정성을 줄일 수 있습니다.

패널 코어 선택은 화재 성능, 평평성, 절연, 무게, 부식 조건 및 청소성과 일치해야합니다.바위 모양과 산화 마그네산산 코어는 종종 내화성이 중요한 곳에서 고려되며, 알루미늄 방방암암은 평평평성과 경량 경량 강도를 지원할 수 있으며 폴리우레탄은 온도 제어가 중요한 곳에서 열절연을 지원할 수 있습니다.ISO/GMP 프로젝트의 경우 가장 중요한 결정은 패널 두께뿐만 아니라;그것은 패널 시스템이 문, 창문, 천장 그리드, 에어로크, 패스 박스 및 HVAC 경로와 연결하는 방법입니다.

어떤 프로젝트가 컨테이너 연구소와 이동 가능한 모듈 설계에서 혜택을 누릴까요?

컨테이너 실험실 및 이동 가능한 모듈 설계는 빠른 배치, 야외 배치, 단계적 확장 또는 지역 건설 노동에 대한 의존성을 줄이는 프로젝트를 이용합니다.컨테이너 기반 모듈 연구소는 구조, 클린룸 벽 패널, HVAC 인터페이스, 전기 라우팅, 공기 샤워 액세스, 패스 박스, 클린룸 문, 클린룸 창문 및 필터 위치를 배송하기 전에 통합 할 수 있습니다.이것은 프로젝트 팀이 사이트 먼지를 줄이고 설치 창을 짧게하는 데 도움이 됩니다.

이동 가능한 클린룸 설계는 운송 진동, 리프팅 포인트, 장비 고정, 패널 보호, HVAC 재연결 및 현장 압력 균형을 고려해야합니다.컨테이너 연구소는 시작에 대한 필요성을 제거하지 않지만 시작하기 전에 제어되지 않는 사이트 변수를 줄일 수 있습니다.국경 간 제약, 의료 기기, 생물 기술 및 정밀 제조 프로젝트에서 이 모듈 접근 방식은 미래의 이동, 용량 확장 및 주요 클린룸 구성 요소의 재사용을 지원할 수 있습니다.

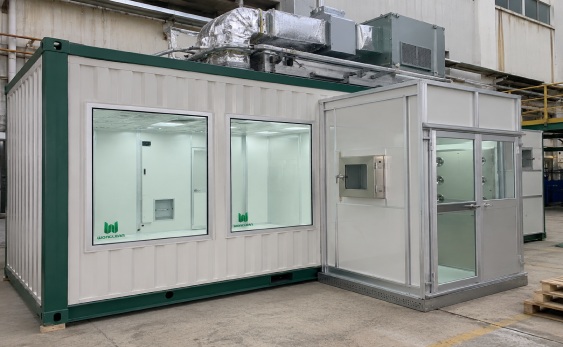

클린룸 HVAC 클린룸 에어로크 클린룸 샌드위치 패널과 모듈식 클린룸 천장 그리드 통합을 가진 컨테이너 실험실 설치

구매자는 구매 전에 어떤 기술적 매개 변수를 비교해야합니까?

구매자는 구성 요소 이름만 아니라 엔지니어링 기능에 따라 모듈형 클린룸 시스템을 비교해야합니다.가장 유용한 조달 검토는 각 시스템 구성 요소를 압력 안정성, 공기 흐름 회복, 청소성, 설치 속도, 유지 보수 액세스 및 미래 확장과 같은 측정 가능한 프로젝트 결과에 연결합니다.

시스템 구성 요소 기술 기능 전형적인 명세 프로젝트 혜택
클린룸 HVAC 공기 흐름 및 압력 제어 10-15 Pa 압력 카스케이드 더 안정적인 방 압력
클린룸 에어로크 인력 및 물질 분리 연결된 문과 압력 버퍼 교차 오염 위험 감소
클린룸 천장 그리드 FFU 및 필터 지원 1200×1200/1200×600 mm 더 나은 공기 흐름 분포
클린룸 샌드위치 패널 실드 클린룸 Envelope 바위 모양/MgO/암암암암바바바위 모양/PU 더 깨끗한 관절과 더 적은 누출
컨테이너 실험실 이동 가능한 모듈 단위 조립된 구조 및 MEP 경로 더 빠른 배포 및 재사용
공기 샤워 및 패스 박스 입구 및 전송 제어 클린룸 액세스 경로와 연결 더 깨끗한 인력과 재료 흐름

어떻게 Wonclean은 빠른 설치 후 안정적인 공기 흐름을 지원할 수 있습니까?

원클린은 클린룸 HVAC 계획, 에어로크 레이아웃, 천장 그리드 위치, 벽 패널 조인트, 문, 창문, 패스 박스, 공기 샤워 및 디지털 모니터링 포인트와 공장 예제를 조정함으로써 빠른 설치 후 안정적인 공기 흐름을 지원할 수 있습니다.이것은 각 클린룸 구성 요소를 별도의 구매로 취급하고 설치 중에 인터페이스 충돌을 발견하는 위험을 줄입니다.

ISO 클래스 8 / GMP 등급 B / C / D 프로젝트의 경우 실용적인 목표는 공기 흐름 방향, 압력 회복, 청소성, 온도 제어, 습도 제어 및 유지 보수 액세스를 이전한 후 더 쉽게 관리하는 것입니다.모듈형 클린룸은 빠르게 설치할 수 있지만 클린룸 HVAC, 클린룸 에어로크, 벽 클클립, 천장 여과 물자 전송 지점이 하나의 압력 제어 시스템으로 설계된 경우에만 신뢰할 수 있습니다.

원클린 모듈식 클린룸 시스템은 엔지니어링 팀이 설치 전에 HVAC 압력 구역, 에어로크 액세스, 천장 필터 및 패널 설설설설치를 조정하는 데 도움이 되었으며, 현장 재작업을 줄이고 시작 중에 압력 안정성을 개선했습니다.

프로젝트 엔지니어링 매니저, 통제 환경 업그레이드 프로젝트

모듈식 클린룸 공기 흐름 제어 FAQ

압력 안정성을 위해 깨끗한 방 에어로크를 설계하는 방법은 무엇입니까? 교통 주파수, 문 열기 순서, 연결 잠금 논리, 비상 방출, 회복 시간 및 인접 방 간의 압력 차이를 확인하여 깨끗한 방 에어로크를 설계하십시오.공기 잠금은 클린룸 HVAC, 문 실링, 반환 공기 및 인원 또는 재료 흐름과 조정해야합니다.
클린룸 HVAC가 모듈형 클린룸 성능에 영향을 미치는 이유는 무엇입니까? 클린룸 HVAC는 공급 공기, 반환 공기, 여과기, 온도, 습도 및 압력 카스케이드를 제어하기 때문에 모듈형 클린룸 성능에 영향을 미칩니다.HVAC 계획이 벽 벽벽 만만벽 HHHVAC 계획이 벽 HHHVAC 계획과 조정되지 않으면 압력 회복이 불안정적이 될 수 있습니다.
컨테이너 실험실은 안정적인 클린룸 압력을 유지할 수 있습니까? 예, 컨테이너 실험실은 HVAC 용량, 반환 공기 경로, 클린룸 천장 그리드, 밀봉된 벽 패널, 문, 창문, 에어로크 레이아웃 및 패스 박스가 하나의 통합 시스템으로 엔지니어링되고 시행 중에 확인될 때 안정적인 클린룸 압력을 유지할 수 있습니다.
