의학 실험실 벽 패널을 위한 ISO 8 장치 조립: 비전 창문, 문 및 청소 가능한 파티션
ISO 8 의료 장치 조립 지역은 문, 창문 및 분열을 약점으로 돌리지 않고 반복 가능한 청소, 제어 된 인력 흐름, 가시할 수 있는 감독 및 안정적인 압력 경계를 지원하는 클린룸 벽 패널이 필요합니다.
의료 실험실 벽 패널은 종종 프로세스 레이아웃이 이미 거의 고정 된 후에 지정됩니다.그것은 위험합니다.안에 ISO 8 장치 조립, 벽 패널, 비전 창문, 클린룸 문 및 청소 가능한 파티션은 운영자가 움직이는 방법, 감독자가 라인을 관찰하는 방법, 재료가 전송되는 방법 및 각 배치 또는 시프트 후 표면이 청소되는 방법에 영향을 미칩니다.
ISO 8 계획
패널 두께가 아닌 프로세스 흐름으로 시작하십시오.
ISO 14644-1 공기 입자 농도에 따라 클린룸을 분류합니다.For ISO 8 장치 조립, 벽 패널 시스템은 그 자체로 클래스를 만들지 않지만 입자 장장입자 장장장치 장장장장치 조립, 통제되지 않은 누출 및 눈장장장장점을 청소함으로써 환경을 보호하는 데 도움이 됩니다.
의료 실험실 벽 패널을 선택하기 전에 부품, 운영자, 완성 장치, 거부, 청소 도구 및 유지 보수 액세스에 대한 공정 경로를 정의하십시오.계획에서 깨끗하게 보이는 벽 라인은 운영자가 물질 경로를 건너야하거나 시각적 통제를 위해 검사 창을 너무 작게 만들 경우 잘못될 수 있습니다.
따라서 원클린 클린룸 벽 시스템은 제조 전에 방 분류, 인력 경로, 문 스따킹 문, 관찰 요구 사항, HVAC 반환 경로 및 압력 카스케이드와 조정되어야합니다.
벽 시스템 매트릭스

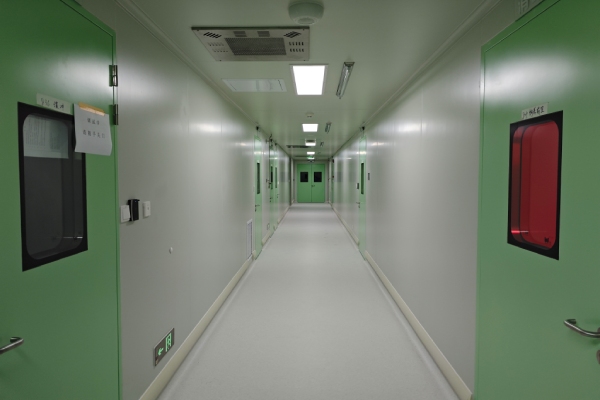

하나의 하나의 단위로 조정된 패널, 창문 및 문
벽 시스템의 가장 약한 점은 일반적으로 패널의 중심이 아닙니다.그들은 가장자리입니다: 문 프레임, 비전 창문 프레임, 코너 코핑, 천장 접합점 및 서비스 침투.의료 장비 조립의 경우, 이러한 인터페이스는 패널이나 프레임이 손상된 경우 플래시 표면, 밀접된 조인트 및 교체 논리가 필요합니다.
| 인터페이스 | 클린룸 위험 | 추천 세부사항 |
|---|---|---|
| 패널 조인트 | 입자 입정, 청소 그림자 또는 압력 누출. | 플러시 조인트, 호환 가능한 실랜트 및 검사 기록. |

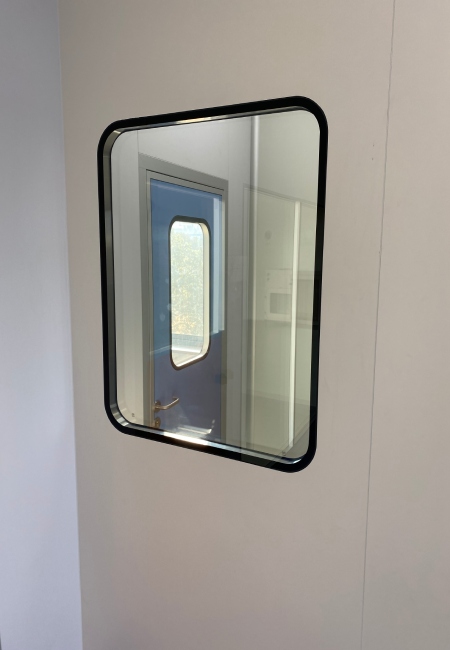

| 비전 창 | 레지, 나쁜 감독 또는 청소가 어렵습니다. | 플러시 유리, 밀봉된 프레임 및 명확한 관찰 높이. |

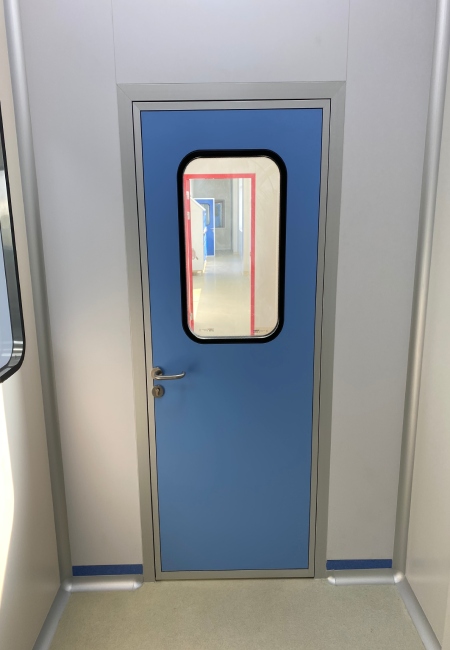

| 클린룸 문 | 압력 손실, 가스켓 마모 또는 교통 충돌. | 부드러운 부부드러운 부부드러운 부부부드러운 부부부드러운 부부드러운 부부드러운 부부부드러운 부드부드러운 부드부드러운 부드부드러 |
| 파티션 기초 | 바닥 전환에서 먼지 축적입니다. | 문서화된 밀봉을 가진 커버 또는 청소 가능한 기본 세부 사항. |
품질 시스템 보기
시설 관리는 장치 품질 시스템을 지원해야 합니다.
미국에서 판매되는 의료기기의 경우, 21 CFR 부분 820 완성된 장치에 대한 품질 관리 시스템 규정을 설정합니다.클린룸 제품은 품질 시스템 요구 사항을 대체하지 않지만 시설은 통제된 제조, 처리, 저장 및 청소 활동을 지원해야합니다.
이곳은 제약 클린룸 패널과 gmp 클린룸 패널이 제품 이름 이상이 되는 곳입니다.벽 시스템은 일상 검사를 쉽게 만들고, 통제되지 않은 수리 작업을 줄이고, 손상된 부분을 교체할 수 있도록 하고, 운영자가 품질 팀에 의해 정의된 프로세스 경로를 따르도록 도와주어야합니다.
실용적인 프로젝트 패키지에는 패널 그림, 문 및 창문 스케줄, 밀접제 데이터, 청소 호환성, 내장 사진 및 방 사용과 관련된 수락 검사가 포함되어야합니다.
운영 및 유지 보수
청소, 검사 및 미래의 변화를 위한 설계
ISO 14644-4 클린룸 디자인, 건설 및 시작에 관한 것입니다.의료기기 조립에서 설계는 첫 번째 검증뿐만 아니라 반복적인 청소, 레이아웃 조정 및 마모된 부품 교체를 예상해야합니다.
Wonclean 벽 패널은 미래의 변화가 예상되는 모듈형 클린룸 레이아웃에서 사용할 수 있습니다.중요한 단계는 패널 정체성, 프레임 세부 사항, 제거 가능한 섹션 및 재 밀봉 단계를 문서화하기 때문에 유지보수가 통제되지 않는 간격이나 문서화되지 않은 재료 변경을 만들지 않습니다.
기술 사실 확인
이 기사가 주장하는 것과 주장하지 않는 것
- ISO 8 분류는 공기 입자 농도에 기초합니다.벽 패널은 환경을 지원하지만 방을 스스로 분류하지 않습니다.
- 문과 창문 인터페이스는 벽 시스템과 통합되지 않으면 청소 및 누출 위험이 될 수 있습니다.
- 21 CFR Part 820은 품질 시스템 규정입니다.이 기사는 규제 준수 조언이 아닌 시설 설계 지원에 대해 논의합니다.
- 의료기기 클린룸 요구 사항은 기기, 공정 위험, 품질 시스템 및 지역 규제 기초에 따라 확인되어야합니다.
참조 기술 표준
엔지니어링 중에 검토해야 할 소스
- ISO 14644-1 : 어디에 사용 ISO 8 공기 입자 청결성 분류는 논의됩니다.
- ISO 14644-4클린룸 설계, 건설 및 시작 계획에 대해 논의하는 경우 사용됩니다.
- 21 CFR 부분 820 : 의료기기 품질 시스템 상황에 대해 논의되는 곳에서 사용됩니다.
FAQ는
일반적인 질문
벽 패널을 적합하게 만드는 것은 무엇입니까? ISO 8 의료 장비 조립?
청소 가능한 표면, 안정적인 조인트, 호환 가능한 실랜트, 제어 된 문 및 창 인터페이스 및 일상 검사를 지원하는 문서를 제공해야합니다.
비전 창문은 오염 위험을 초래합니까?
그들은 가장자리나 가난한 물개를 만들면 할 수 있습니다.폐쇄된 프레임을 가진 시각 창문을 밀밀밀어 넣으면 위험을 줄이고 감독을 향상시킬 수 있습니다.
GMP 클린룸 패널은 표준 분할과 다르습니까?
그들은 제어 환경의 일부로서 지정되어 있으며 청소성, 밀청청, 표면 내구성 및 공정 위험과 호환성에 주의합니다.
벽 패널은 설치 중에 문서화되어야 합니까?
그래요패널 레이아웃, 조인트 체크, 문 및 창 인터페이스, 실랜트 및 내장 사진은 미래의 유지 보수 및 변경 제어를 도와줍니다.
