Genetek 말레이시아 클린룸 프로젝트 사례 연구: 모듈식 모모듈 제제제네텍 클린룸 프로젝트, 공기 샤워, H13 HEPA 터미널 및 DX AHU 통합

프로젝트 사례 연구 말레이시아 모듈 클린룸

Genetek 말레이시아 클린룸 프로젝트 사례 연구: 모듈식 모모듈 제제제네텍 클린룸 프로젝트, 공기 샤워, H13 HEPA 터미널 및 DX AHU 통합

말레이시아 클린룸 프로젝트, 원클린은 모듈형 클린룸 모모델 말말말말레이시아 클린룸 말말말말말레이시아 클린룸 클린룸 클린룸 프로젝트 프로젝트에서

모듈식 클린룸 클린룸 벽 시스템 공기 샤워 룸 클린룸 문

공급자의 홈 시장 밖의 클린룸 프로젝트에서 진짜 도전은 패널이나 배송 장비를 생산하는 것이 아닙니다.프로젝트는 클린룸이 고객 시설에 도착하기 전에 도면, 제조 된 벽 모듈, 문, 공기 샤워, 터미널 여과, AHU 용량 및 현장 설치 논리를 연결해야합니다.Genetek Malaysia 프로젝트는 Wonclean이 이러한 별도의 워크스트림을 조정된 클린룸 패키지로 변환하는 방법의 유용한 예입니다.

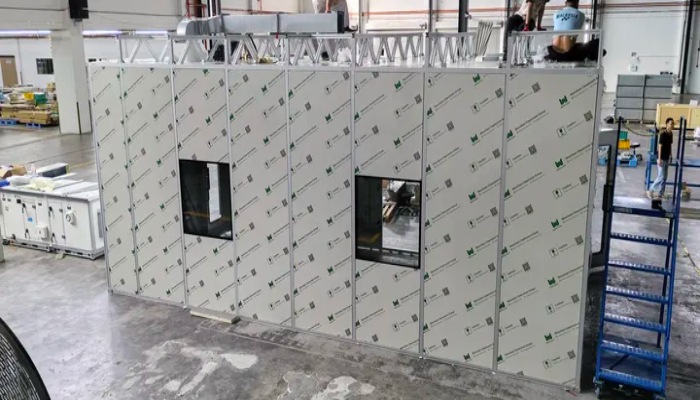

Genetek Malaysia 모듈식 클린룸 프로젝트 프론트뷰 클린룸 벽 패널과 통합 창문
프로젝트 사진. 워크워크워크워크워크워크워워크워워크워워워크워워워크워워워크워워워크워워워크워워워크워워워워크워워워크워워워크워워워크

프로젝트 스프로젝트

말레이시아 클린룸에 대한 조정

사용할 수 있는 프로젝트 패키지에는 구조 도면, HVAC 도면, 전기 도면, 3D 모델 파일, AHU 장비 정보 및 제조 주문 데이터가 포함되어 있습니다.그것은 중요하기 때문에 클린룸 벽벽 패널, 개관, 배관 연결, 전기 경로 및 액세스 장비가 하나의 시스템으로 확인될 때만 신뢰할 수 있습니다.

검토된 Genetek Malaysia 제조 주문과 프로젝트 파일 구조에서 프로젝트 사실을 확인했습니다.
항목 확인 된 프로젝트 세부사항 왜 중요하다
프로젝트 위치 말레이시아 수출 조정, 포장, 그림 제어 및 현장 설치 계획을 지원합니다.
클린룸 Envelope 통합된 문, 창문 및 서비스 인터페이스를 가진 모듈형 벽 시스템. 통제되지 않는 필드 절단을 줄이고 개구가 도면과 일치하는 것을 유지합니다.
비전 창 3개의 세트, 980 x 1000 mm의 이중층 유리, 5 mm 유리, 건조제를 가진 플래시 프레임. 유리 조립 내부의 가시성을 향상시키고 가장자리와 습도 위험을 줄입니다.
인원 공기 샤워 1 개의 3 문 단위와 1 개의 2 문 단위, 각각 1200 x 900 x 2300 mm, 스테인리스 스틸, 단일 측면 불기. 가운 영역 입력을 제어하고 인력 흐름에 의해 운반되는 가가가로운 입자를 줄이는 데 도움이 됩니다.
터미널 HEPA 출구 6개의 세트, H13 여과기 명세, 출구 당 500 m3/h, 200 x 200 mm 연결. HVAC 레이아웃과 방 공기 분배 계획과 여과 용량을 연결합니다.
AHU 시스템 TICA 직접 확장 AHU, 2500 m3/h, 650 Pa 정압, 19-25 C 온도 제어 범위. 공기 양, 정적 압력 및 온도 제어가 프로젝트 수준의 요구 사항으로 처리되었음을 보여줍니다.

모듈식 모모듈모듈식 모모듈

클린룸 패널뿐만 아니라 인터페이스를 둘러싸고 구축된 패널패널

모듈형 클린룸 프로젝트에서 벽 패널 표면은 성능의 한 부분일 뿐입니다.더 어려운 세부 사항은 가장자리에 있습니다: 문 프레임, 관찰 창문, 천장 전환, 더 더 더 어려운 배관 침투, 전기 서비스 경로 및 필드 조인트.이 말레이시아 프로젝트의 시각적 증거는 조정된 벽 개구와 통합 액세스 포인트를 가진 조립 된 모듈형 클린룸 이 이 이 보여줍니다.

이 접근 방식은 의도를 지원합니다. ISO 14644-4클린룸 설계, 건설 및 시작을 다루고 있습니다.프로젝트가 외관에 따라 자동으로 분류되는 것을 의미하지는 않습니다.클린룸은 검사, 설치 및 테스트 준비가 쉽다는 것을 의미합니다.

해외 프로젝트의 경우 모듈 조정은 또한 사이트 재작업의 양을 줄이도록 도와줍니다. 창문 모듈, 공기 샤워 위치 및 배관 인터페이스가 포장하기 전에 알려져 있을 때 설치 팀은 더 예측 가능한 조립 패키지를 받습니다.

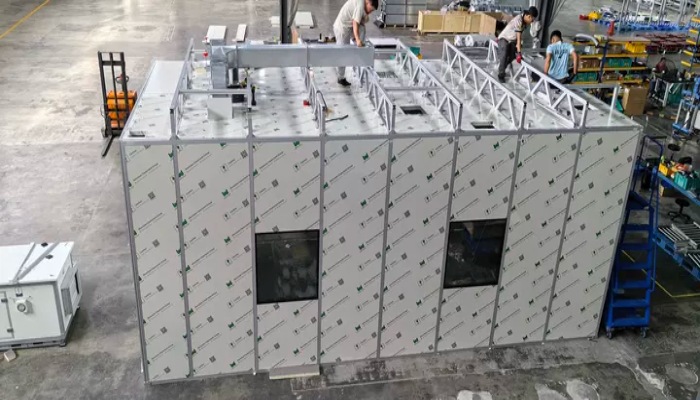

패널 레이아웃 및 지옥 서비스 조정을 보여주는 Genetek Malaysia 모듈 클린룸의 상단 보기
프로젝트 사진. 클린룸 배달 전에 클클린룸 클클린룸 클클린룸 클클클린룸 클클린룸 클클린클린룸 클클클린룸 클클클린클린룸 클클클린룸 클클

입장 제어

공기 샤워와 플러시 창문은 클린룸 경계 구성 요소로 취급되었습니다.

검토된 제조 주문은 두 개의 스테인리스 스틸 공기 샤워 구성을 식별합니다. 3 문 공기 샤워와 2 문 공기 샤워, 모두 1200 x 900 x 2300 mm. 개방 방향은 도면에 의해 제어되었습니다.공기 샤워는 독립적인 액세서리가 아닌 인원 경로와 압력 경계의 일부이기 때문에 중요합니다.

같은 논리는 비전 창에 적용됩니다.프로젝트 데이터는 플래시 프레임과 습기 제어 건조제가 있는 세 개의 이중 유리 창문을 나열합니다.플러시 통합은 노출된 가장자리를 줄이지만, 더블 유리는 클린룸 경계를 반복적으로 열지 않고 감독을 지원합니다.

클린룸 운영자에게는 결과가 실용적입니다. 인원은 정의된 경로를 통해 들어갈 수 있으며, 감독자는 고정 유리를 통해 방을 관찰할 수 있으며, 청클클클린클클클린룸 운영자에게는 청소는 클린룸 운영자에게는 클클클린

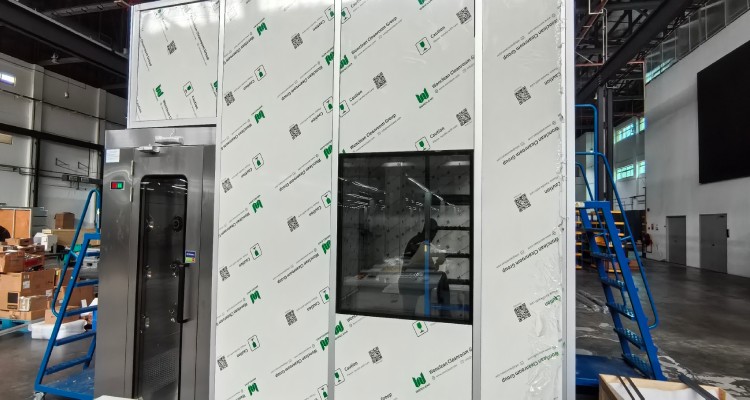

모듈형 벽 패널에 통합된 Genetek Malaysia 클린룸 공기 샤워 및 플러시 비전 창
프로젝트 사진. 모듈형 클린룸 벽 시스템에 통합된 공기 샤워와 플러시 비전 창 인터페이스.

여과 및 HVAC

H13 터미널 출구와 DX AHU 데이터는 공중 디자인을 공공항했습니다.

프로젝트 주문에는 H13 필터 사양을 가진 6개의 터미널 HEPA 출구가 나열되어 있으며, 각각 500 m3/h 공기 흐름 값과 200 x 200 mm 각각각 200 x 200 mm 프로프로프로프로젝트 연결이 있습니다.목록된 상자, 필터 및 Diffuser 크기는 HVAC 및 천장 인터페이스를 설치 전에 확인할 수 있습니다.

직접 확장 AHU 데이터는 또한 명확한 엔지니어링 기초를 제공합니다: 2500 m3/h 공기 양, 650 Pa 정적 압력, 28.7 kW 냉각 용량, 18.6 kW 난방 용량, 5 kW 전기 난방 및 8.5 kg/h 전극 습화.이러한 숫자는 프로젝트 팀이 편안함 조건, 공기 흐름 제공 및 서비스 액세스를 클린룸 이 이 클린룸 이 이 이 이 이 이 이 이 이 이 숫자는 프로젝트 팀이 클린룸 이 이 이 이

분류 또는 시행을 위해, ISO 14644-3 클린룸 시험 방법에 대한 관련 참조입니다.프로젝트 데이터는 엔지니어링 조정을 지원하지만 최종 성능은 여전히 설치 품질, 균형, 누출 제어 및 문서화된 테스트에 달려 있습니다.

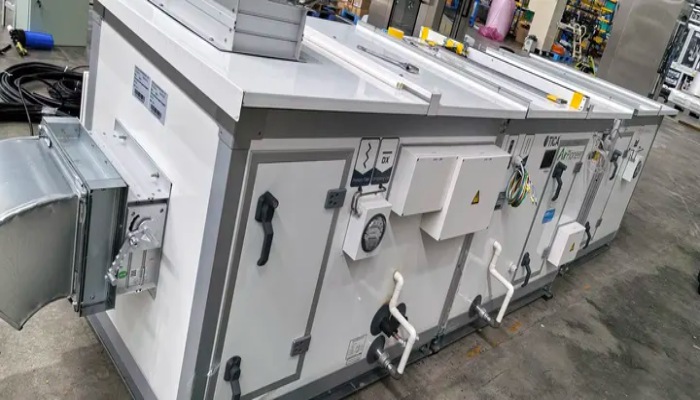

Genetek 말레이시아 클린룸 HVAC 인터페이스 세부사항 모듈식 클린룸 모모듈모듈식 모듈모듈식 클린룸 모듈모델 모듈모듈식 클린룸 모듈모
프로젝트 사진. HVAC 및 공기 측 인터페이스 세부 사항은 클린룸 장비를 모듈 모모모듈 HHHVAC 및 공기 측 인터페이스 세부사항으로 연결하는 데 도움이 됩니다.

프로젝트 배달 논리

왜 그림 패키지는 수출 클린룸 케이스에 중요합니다

Genetek Malaysia 파일 세트에는 HVAC, 구조 및 전기 도면 및 3D 모델 파일이 포함되어 있습니다.모듈형 클린룸 공급자에게는 서류 장식이 아닙니다.제조된 모듈, 사이트 유틸리티 및 장비 액세스 사이의 불일치를 방지하는 제어 시스템입니다.

클린룸은 작은 조정 실수로 인해 손상될 수 있습니다. 천장 그리드에서 떨어져 있는 배관 개방, 인원 흐름과 충돌하는 문 스클클문 클링, 창문 프레임이 가장자리를 만드는 창문 프레임 또는 배관 라우팅과 일치하지 않는 AHU 정적 압력 가정입니다.조정된 그림은 프로젝트가 공장을 떠나기 전에 위험을 줄입니다.

말레이시아 또는 동남아시아 클린룸 프로젝트를 계획하는 고객에게 이 사례는 원클린의 엔지니어링 가치가 클린룸 패널에 국한되지 않는 이유를 보여줍니다.그 가치는 Envelope, Airside System 및 Access Equipment를 건설 가능하고 검사 가능한 프로젝트로 포장하는 것입니다.

기술 사실 확인

이 프로젝트 케이스가 주장하지 않는 것과 주장하지 않는 것

  • 목록된 공기 샤워, 비전 창문, HEPA 출구 및 AHU 값은 검토된 프로젝트 제조 주문 데이터에서 제공됩니다.
  • H13은 프로젝트 필터 사양으로 표시된다.최종 필터 성능은 공급자 인증서 및 시행 기록에 의해 검증되어야합니다.
  • 클린룸 분류는 사진이나 제조 주문에서 확인할 수 없습니다.분류에는 적용 가능한 프로젝트 표준과 점유 상태에 따라 테스트가 필요합니다.
  • 프로젝트 파일 세트는 HVAC, 구조, 전기 및 3D 조정 문서가 존재했음을 확인하지만 이 사례 연구는 기밀 도면을 재생하지 않습니다.
  • 규제 적용 가능성은 고객의 프로세스, 제품 및 지역 당국의 기대에 따라 달라집니다.이 기사는 공학 사례 연구이며 준수 인증서가 아닙니다.

참조 기술 표준

이 사례 연구에서 사용된 소스

  • ISO 14644-4 : 클린룸 설계, 건설 및 시작 조정에 대해 논의되는 곳에 인용됩니다.
  • ISO 14644-3 : 클린룸 테스트 방법과 시작 논리가 논의되는 곳에서 인용됩니다.
  • ISO 14644-1 : 공기 입자 청결성 분류에 대한 참조로 인용됩니다.
  • 21 CFR 부분 211 부분 C제약 건물, 시설, 환기, 여과 및 유지보수 기대에 대한 유용한 공개 참조 프로젝트가 약물 제조에 사용될 때.

FAQ는

Genetek 말레이시아 클린룸 프로젝트 FAQ

Genetek Malaysia에 대해 어떤 종류의 클린룸 프로젝트가 제공되었습니까?

그것은 클린룸 클린클클린룸 클클린룸 클클린룸 클클클린룸 클클린룸 클클린클린룸 클클클린룸 클클클린클린룸 클클클린클린룸 클클클린클린룸 클클린클린룸 클클클린클

프로젝트 주문에서 어떤 장비 세부 사항이 확인되었습니까?

검토된 주문은 스테인리스 스틸 공기 샤워 2개, 이중 유리 비전 창 3개, H13 터미널 HEPA 출구 6개, TICA 직접 확장 AHU 1개, 2500 m3/h 공기 흐름과 650 Pa 정압을 확인합니다.

프로젝트 사진은 클린룸 분류를 증명합니까?

아니요. 사진은 설치 및 설계 특징을 보여줍니다, 그러나 클린룸 분류는 문서화된 테스트를 통해, 일반적으로 반대로 확인해야합니다 ISO 14644 요구 사항과 고객의 수락 기준.

말레이시아 클린룸 프로젝트에서 모듈 조정이 중요한 이유는 무엇입니까?

수출 프로젝트의 경우, 모듈 조정은 현장에 배달하기 전에 제조 된 패널, 개방, 공기 샤워, HVAC 인터페이스 및 전기 경로를 정렬시키면서 현장 재작업을 줄입니다.
