전자 클린룸의 ESD 제어: 항정기 벽 및 샌드위치 패널

기술 분석 · 전자 클린룸

전자 클린룸의 ESD 제어: 선택 항정기 벽과 샌드위치 패널

전자 제조에서, 당신이 느끼지 못하는 충전은 당신이 볼 수 없는 장치를 파괴 할 수 있습니다.이것은 클린룸 클린벽과 패널이 정전기 방전 제어 전략의 일부가 되는 방법에 대한 기술적인 관점입니다.

<100 V
많은 현대 반도체 장치의 손상 임계값
10⁶–10⁹ Ω
전형적인 정적 분산 표면 저항 창
두 가지 위험
장치 손상 그리고 입자 매력
하나의 경로
모든 표면이 공통 지구에 결합되어 있습니다.

전자제품과 반도체 생산은 보이지 않는 무언가에 독특히 취약합니다: 정전기.사람이 인식할 수있는 수준 아래의 정적 방출 사건은 민감한 구성 요소를 분해하거나 파괴할 수 있으며, 충전된 표면은 조용히 공기 입자를 클린룸이 보호하기 위해 존재하는 제품으로 끌어내고 있습니다.그 충전을 제어하는 것은 손목 스트래프와 바닥뿐만 아니라 벽 자체가 시스템의 일부입니다.

이 기사에서는 전자 클린룸에서 정전방전 (ESD)이 왜 매우 중요하는지, 표면 행동이 어떻게 분류되는지, 그리고 그것에 대해 작동하는 대신 제어에 기여하는 정전방지 클린룸 벽과 샌드위치 패널을 지정하는 방법을 살펴보십시오.

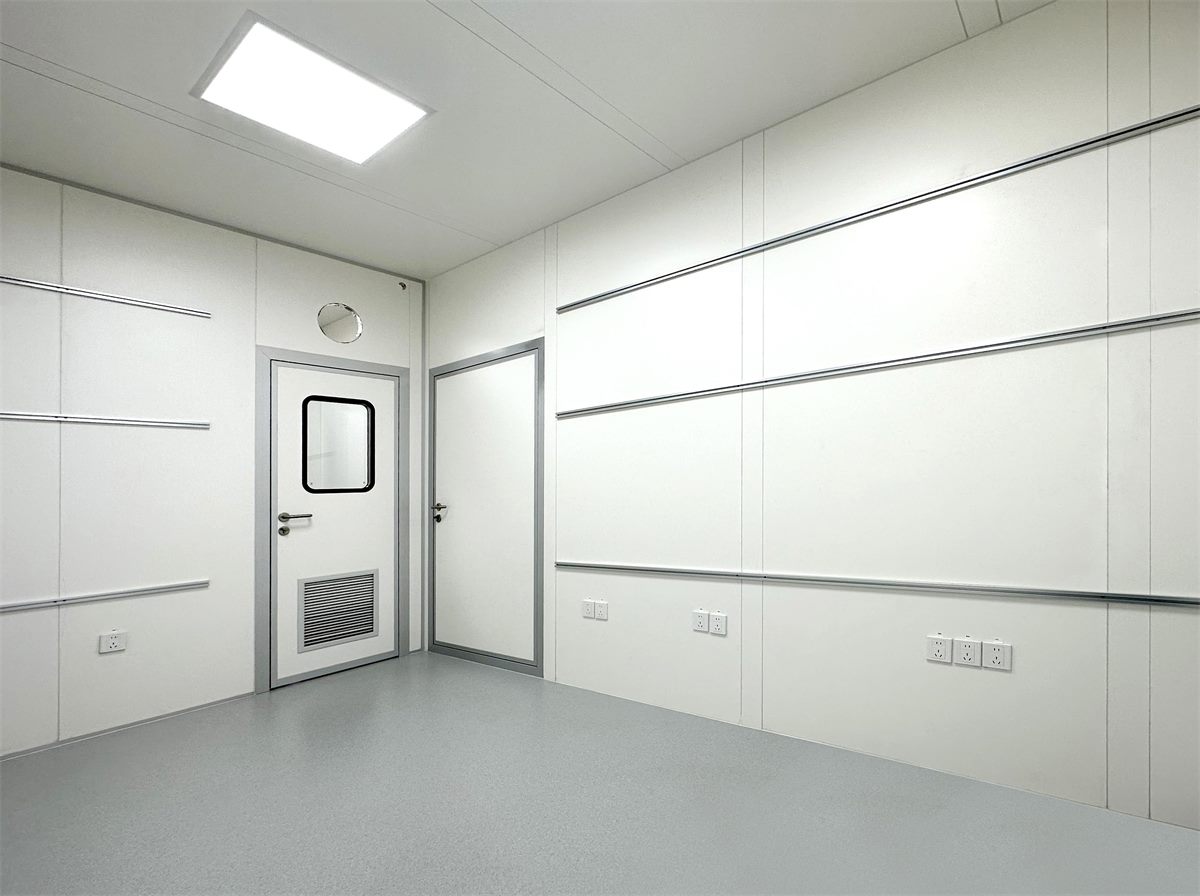

부드러운 항정기 벽 패널, 클린룸 문 및 플러시 천장 조명이 있는 전자 클린룸 내부
봉투는 시스템의 일부입니다. 전자 환경에서 부드럽고 밀전전전된 클린룸 벽 패널 - 민감한 작업을 둘러싸는 큰 표면은 충전을 분산해야하며 저장하지 않아야합니다.

01 - 핵심 문제

전자 클린룸에서 정체가 이중 위협이라는 이유

정전은 두 가지 문제를 초래하며 전자 클린룸은 둘 다 한 번에 해결해야합니다.

첫째는 정전기 방전 손상현대 통합회로, 센서 및 인쇄 조립은 작은 전압에서 작동하고 나노미터로 측정된 기하학을 특징으로 합니다.사람, 도구 또는 충전된 표면으로부터 갑자기 방출되면 절연 층이나 신관 도체를 갑자기 갑자방출할 수 있습니다.많은 장치는 충격을 느끼기 전에 필요한 약 2,000 볼트 이하의 100 볼트 미만의 사건에 의해 손상됩니다.손상은 종종 잠재적입니다: 부분은 라인을 생존하고 현장에서 실패합니다.

두 번째 문제는 정전기 매력. 충전된 표면은 공기 입자를 위한 자석처럼 작동하고, 공기 흐름에서 그들을 끌고 그들이 웨이퍼 또는 보드에 정착할 수 있는 곳에 그들을 유지합니다.입자가 움직이고 제품에서 멀리 떨어지도록 설계된 방에서는 충전된 벽이 그 반대를 합니다.두 가지 문제는 동일한 요구 사항을 지적합니다. 표면은 충전을 구축하는 대신 통제된 방식으로 땅으로 출혈하도록 해야합니다.

02 - 과학

전도성, 분산성, 절연성: 숫자가 의미하는 것은 무엇입니까?

ESD 행동은 표면 저항오름으로 측정되고 같은 표준에 따라 대역으로 그룹화 IEC 61340-5-1 및 ANSI/ESD S20.20.대부분의 클린룸 표면의 목표는 중간 대역입니다. 정적 dissipative 그것은 충전을 통제되고 비폭력적인 방식으로 떨어질 수 있도록 해줍니다. 그것을 잡거나 갑자기 불꽃으로 방출하는 것보다는 말입니다.

표시 표면 저항 대역.프로젝트 목표는 적용 가능한 ESD 표준과 고객의 프로세스 요구 사항을 따라야 합니다.
행동 약. 표면 저항 그것은 무엇을
전도성 10² – 10⁵ Ω 배수 충전 매우 빠르게;빠르고 직접적인 접지가 필요한 곳에서 사용됩니다.
정적 분산 10⁵ – 10⁹ Ω 통제되고 점진적인 방식으로 배출 충전 - 표면에 대한 일반적인 목표
항정기 / 낮은 충전 최대 ~10¹¹Ω 첫째로 충전을 생성하는 것을 저항합니다.
절연제 > 10¹² Ω 충전을 유지 대형 클린룸 표면에서 피해야 할 행동

봉투에 대한 교훈은 간단합니다. 평범한 페인트 또는 라미네이트 벽은 매우 절연적이며, 당신이 원하지 않는 방식으로 정확히 행동할 수 있습니다.ESD 인식 클린룸은 마무리와 접지가 분산 대역에 넣는 표면을 지정하므로 벽은 충전 제어에 참여합니다.

03 - 선택

항정기 벽 및 샌드위치 패널 선택

클린룸 샌드위치 패널 절연 코어에 결합된 두 개의 금속 얼굴으로 구축됩니다.ESD 성능을 위해 중요한 부분은 직면하고 그것의 끝또한 패널이 코어가 아니라 어떻게 접지되는지.즉, 그것이 지배하는 특성 (구조, 화재, 절연) 에 대한 코어를 선택하고 정적 제어를 위해 표면을 별도로 처리할 수 있습니다.

얼굴

보이는 표면은 부드럽고, 청소 가능하며, 표표준 절연 라미네이트보다는 코팅 된 강철 표면 또는 항정기 HPL보다는 항정기 또는 정기 분산 마무리를 제공해야합니다.이것은 거대한 벽 영역을 분산 대역에 유지하면서 여전히 청청소하고 입자 없는 표면에 대한 클린룸 요구 사항을 충족합니다.

코어

코어는 다른 모든 것을 위해 선택됩니다.바위 모양과 마그네암 산화소 코어는 화재 성능과 강도를 가져옵니다.알루미늄 알알루미늄 알알알루미늄 알알알루미늄 알알알루미늄 알알루미늄 알알루미늄 알알루미늄 알알루미늄 알폴리우레탄은 열절연을 제공합니다.아래의 절단은 전형적인 바위 모양 코어 클린룸 패널을 보여줍니다. 구조적이고 내화성 코어 위에 부드러운 밀구구구된 얼굴입니다.

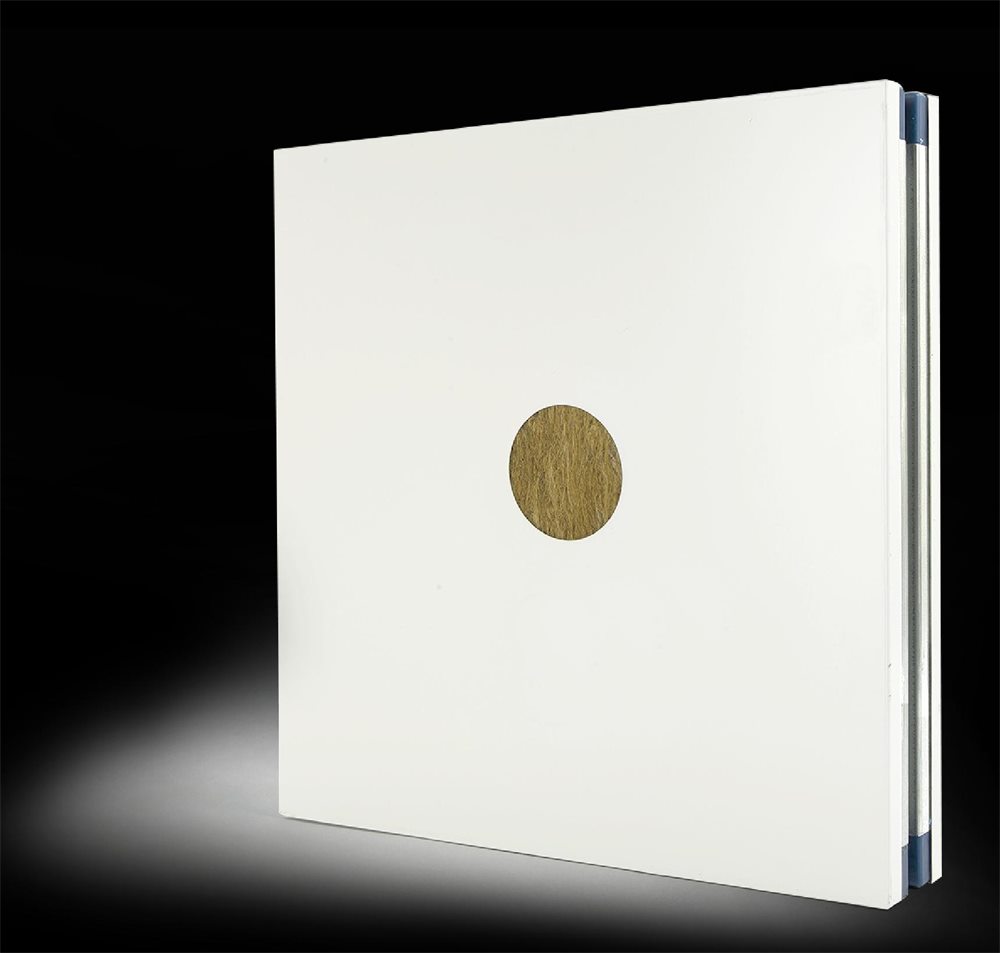

클린룸 샌드위치 패널의 절단은 바위 모양 코어 위에 부드러운 흰색을 보여줍니다.
표면과 코어는 다른 작업을 합니다. 화재와 단성을 위한 바위 모양 코어를 가진 클린룸 샌드위치 패널;정적 행동은 코어가 아니라 얼굴 마무리와 패널의 접지에 의해 지배됩니다.

패널 자체 외에도 같은 표면 논리는 일치에 적용됩니다. 클린룸 패널 천장과 문과 창문에 사용되기 때문에 전체 천천장은 일관되게 행동합니다.

04 - 그것을 작동시키는 세부사항

접지: 패널을 충전 경로로 돌리기

분산 표면은 충전을 전송할 곳이 있는 경우에만 정적 제어합니다. 따라서 ESD 인식 분포의 정의적인 세부사항은 결합 및 접지벽과 천장 패널, 바닥 및 지원 프레임워크는 모두 공통 지구에 전기적으로 연결되어 있으므로 표면의 어디든지 충전은 지구로 지속적이고 낮은 스트레스 경로를 가지고 있습니다.

지상으로 지속적인 길
분산 표면은 모든 요소가 함께 결합되어 지상화된 경우에만 작동합니다.
DISSIPATIVE CEILING PANELS WALL PANEL WALL PANEL DISSIPATIVE FLOOR common ground

Schematic — 패널, 천장 및 바닥이 단일 지구 참조에 결합되어 있습니다.

실제로 이것은 패널 시스템의 일부로서 접지 지점과 접착 하드웨어를 지정하고, 연결이 지속되도록 조인트를 설계하고, 설치 후 표면 저항을 확인하는 것을 의미합니다.샘플에 분산성으로 테스트되지만 현장에서 결코 접지되지 않은 벽은 전혀 보호하지 않습니다.

05 - 함께 만들기

나머지 나나머지 부분은 여전히 클린룸이 되어야 한다.

ESD 제어는 결코 기본적인 클린룸 요구 사항을 초과하지 않습니다.같은 깨끗한 방 벽 여전히 부드럽고, 밀봉되고, 비 입입자를 남기지 않는 코너를 남기지 않는 구간이 없는 구조점으로 부드럽고, 밀봉되고, 비 입입입입자를 버리지 않고 청소할 수 있어야합니다.항정기 마무리는 분산 특성을 잃지 않고 일상적인 청소 및 소독을 살아남아야하며 패널은 여전히 코어를 통해 프로젝트의 화재 및 구조적 요구를 충족해야합니다.

이것이 전자 클린룸 이이이벤블로프는 하나의 조정된 시스템으로 가장 잘 지정되는 이유입니다. 직면, 코어, 마무리, 문, 창문 및 지상을 함께 선택합니다.표면 저항, 청소성 및 화재 등급이 단일 패널 사양에서 균형을 잡을 때 벽은 조용히 장치와 제품을 보호하는 일을 수행합니다.

주요 테이크웨이

  • static 는 a 더블 위협 전자 클린룸에서: 장치를 손상시키고 입자를 유치합니다.
  • 표면의 목표는 정적 dissipative 대표(약 10)⁵–10⁹ Ω),절연이 아닙니다.
  • 샌드위치 패널에서 ESD 성능은 얼굴 끝 및 지상 - 선택 코어 화재, 구조 및 절연을 위해.
  • 접착 및 접지 공통 지구의 모든 표면은 분산 벽이 실제로 작동하도록 만드는 것입니다.
  • 정전 방지 패널은 여전히 모든 평범한 것을 충족해야합니다. 클린룸 청소성, 실링 및 화재에 대한 요구 사항.

전자 클린룸 전전투를 지정하십니까?

원클린은 전자제품 및 반도체 환경을 위한 저정기 클린룸 벽 및 샌드위치 패널, 천장, 문 및 창문을 공급합니다.ESD 목표 및 청결성 클래스를 공유하면 엔지니어가 시스템을 지정하는 데 도움이됩니다.

FAQ는

자주 묻는 질문

어떤 표면 저항이 항정기 클린룸 패널이 있어야 합니까?
대부분의 클린룸 표면은 정적 분산 대역을 목표로 합니다.⁵ to 10⁹ ohms, 그래서 충전은 통제된 방식으로 배출됩니다.정확한 목표는 적용 가능한 ESD 표준을 따라야 합니다 (예를 들어 IEC 61340-5-1 또는 ANSI/ESD S20.20) 및 고객의 과정.
샌드위치 패널의 핵심은 ESD 성능에 영향을 미치는가?
직접 아닙니다.정적 제어는 패널의 표면 마무리와 그것이 어떻게 접지되는지에서 나타납니다.코어 - 바위 모양, 산화 마그네코코코코코코어, 코코코어 - 화재, 구조 및 절연성을 위해 선택됩니다.
클린룸 벽은 왜 정적 통제가 필요합니까?
정체는 두 가지 유해한 일을 합니다. 민감한 전자 장치에 방출하고 손상을 입을 수 있으며 공기 입자를 표면과 제품에 끌어들일 수 있습니다.분산, 지상 벽은 두 가지 위험을 줄입니다.
패널이 정전을 방지하는 경우 지상이 정말로 필요합니까?
그래요분산 표면은 그 충전이 지구로 가는 길을 가진 경우에만 충전을 제어합니다.패널, 천장 및 바닥을 공통 지구에 결합하지 않으면 항정기 마무리는 작업을 할 수 없습니다.
원클린 기술
2005년부터 모듈식 클린룸 및 실험실 시스템
이 기사는 일반적인 기술 지침을 위한 것입니다.적용 가능한 ESD 표준과 프로젝트 요구 사항에 따라 모든 값을 확인합니다.
